Шасси — HITACHI ZX160W

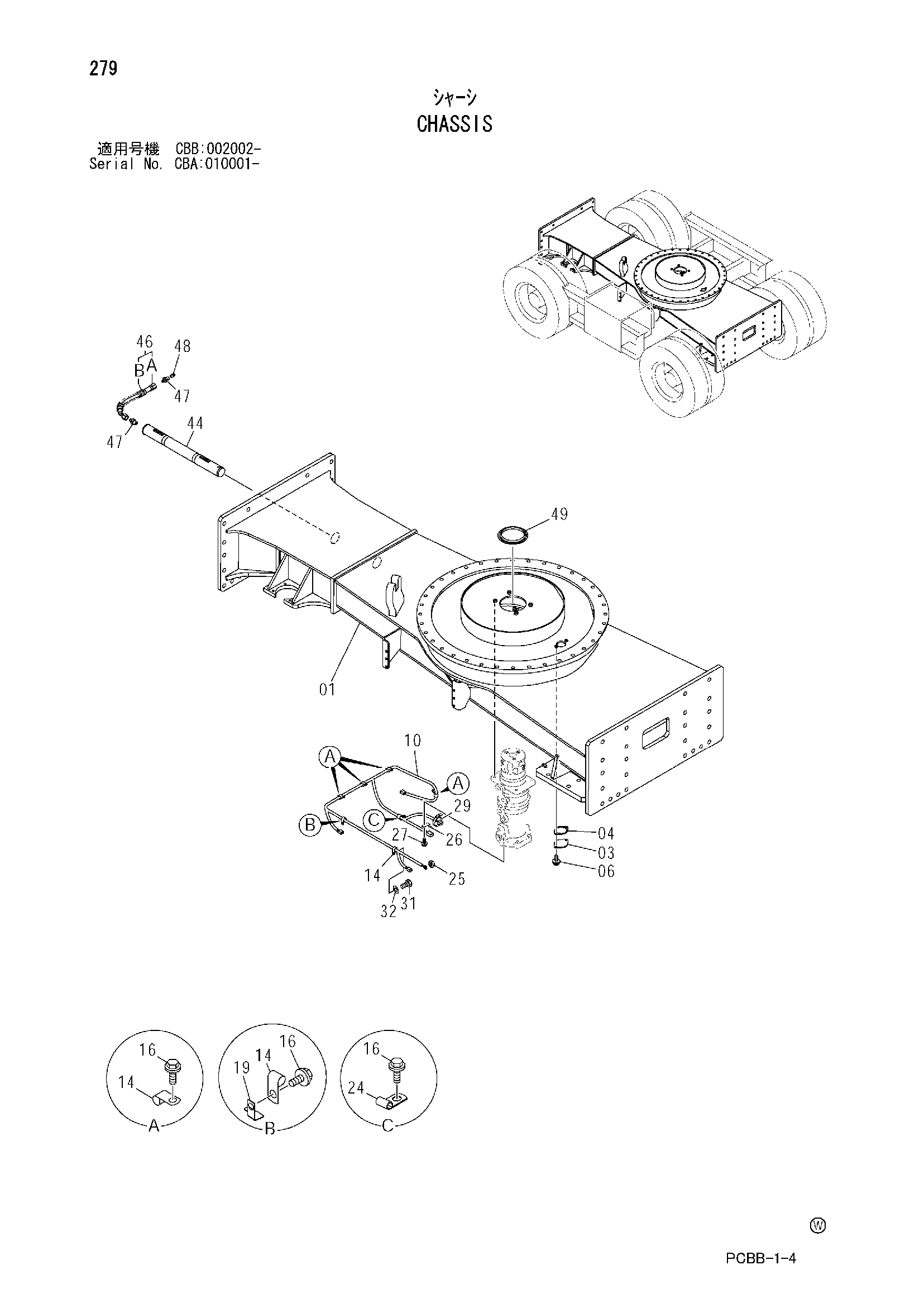

Заводская схема «Шасси» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5008518 | Рама шасси | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011030 | Болт с шайбой | 2 |
| 06 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | 3094127 | Жгут проводов | 1 |
| 14 | 4190261 | Зажим (10) | 6 |
| 16 | J021025 | Болт с шайбой | 6 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 19 | 4257159 | Кронштейн | 1 |
| 24 | 4190275 | Зажим (14) | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | 4602633 | Кронштейн | 1 |
| 27 | J020614 | Болт с шайбой | 1 |
| 27 | J260612 замена: J900612 | Болт с шайбой | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 31 | J901020 | Болт | 1 |
| 32 | A590110 | Плоская шайба | 1 |
| 44 | 3094002 | Палец | 1 |
| 46 | 9224611 | Шланг в сборе | 1 |
| 46A | 4600723 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 1 |
| 47 | 4154651 | Адаптер | 2 |
| 48 | J75481 | Пресс-маслёнка | 1 |
| 49 | 4620403 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
