Отвал трубопроводы — HITACHI ZX160W

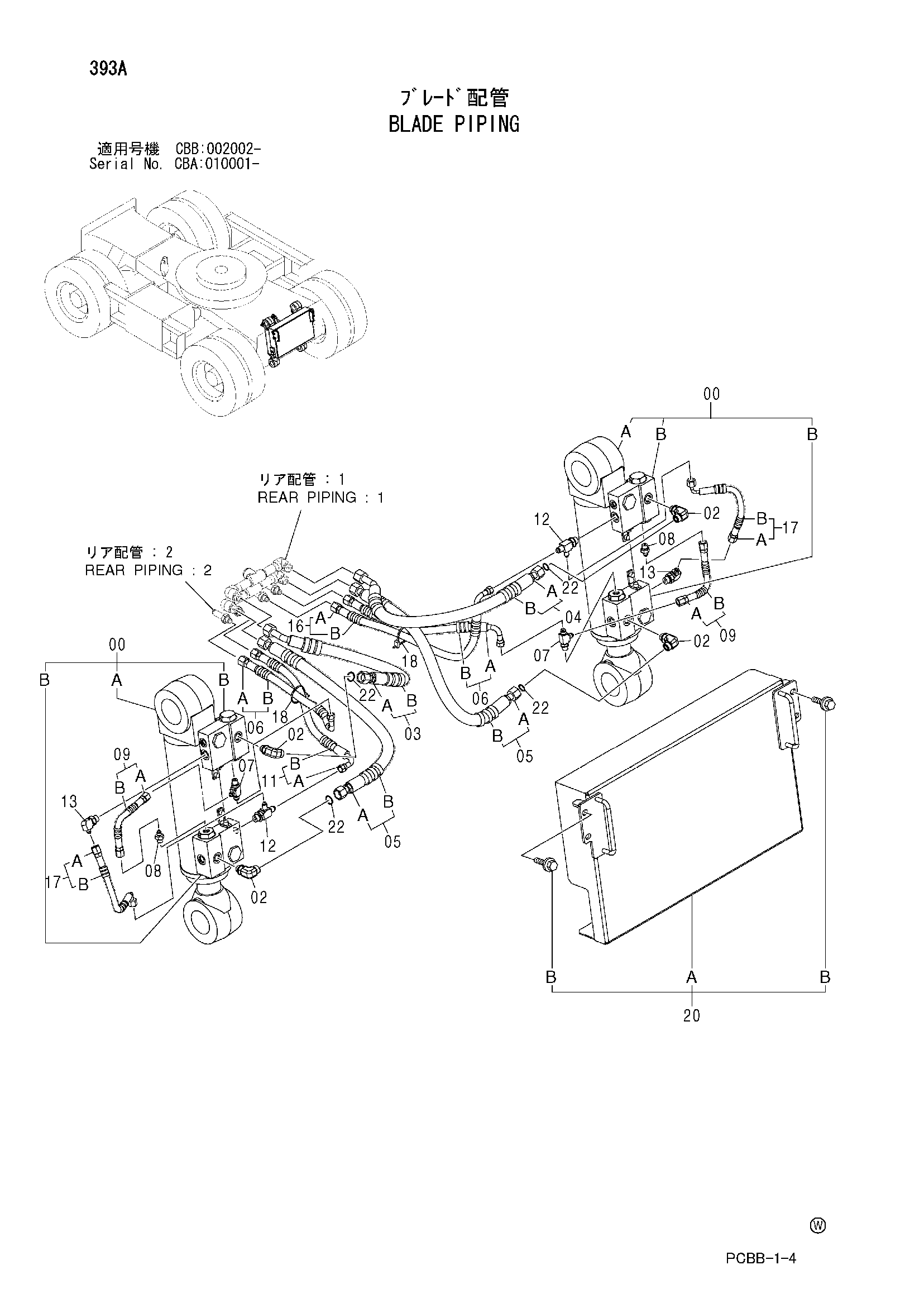

Заводская схема «Отвал трубопроводы» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9226383	Отвал гидроцилиндр. в сборе	2
00A	4475796	Гидроцилиндр отвала	1
00B	9220919	Обратный клапан	2
02	4202112	Угловой штуцер	4
02A	4509180	Уплотнительное кольцо	1
03	9224470	Шланг в сборе	1
03A	4603525	Шланг	1
03B	4327294	Защитный кожух	1
04	9225992	Шланг в сборе	1
04A	4489114	Шланг	1
04B	4327294	Защитный кожух	1
05	9224448	Шланг в сборе	2
05A	4285797	Шланг	1
05B	4327294	Защитный кожух	1
06	9226464	Шланг в сборе	2
06A	4456838	Шланг	1
06B	4327293	Защитный кожух	1
07	4219346	Тройник	2
07A	957366	Уплотнительное кольцо	1
08	A852122	Адаптер	2
08A	957366	Уплотнительное кольцо	1
09	9224458	Шланг в сборе	2
09A	4600528	Шланг	1
09B	4327293	Защитный кожух	1
11	9227338	Шланг в сборе	1
11A	4604735	Шланг	1
11B	4327293	Защитный кожух	1
12	4246385	Тройник	2
12A	4509180	Уплотнительное кольцо	1
13	A852332	Угловой штуцер	2
13A	4509180	Уплотнительное кольцо	1
16	9226465	Шланг в сборе	1
16A	4282194	Шланг	1
16B	4327293	Защитный кожух	1
17	9226466	Шланг в сборе	2
17A	4442325	Шланг	1
17B	4327293	Защитный кожух	1
18	4055312	Ленточный зажим	2
20	9220143	Отвал крышка в сборе	1
20A	8091469	Крышка	1
20B	J021230	Болт с шайбой	4
20B	J271230 замена: J901230	Болт с шайбой	4
22	4138938	Уплотнительное кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
