Гидроцилиндр ковша — HITACHI ZX160W

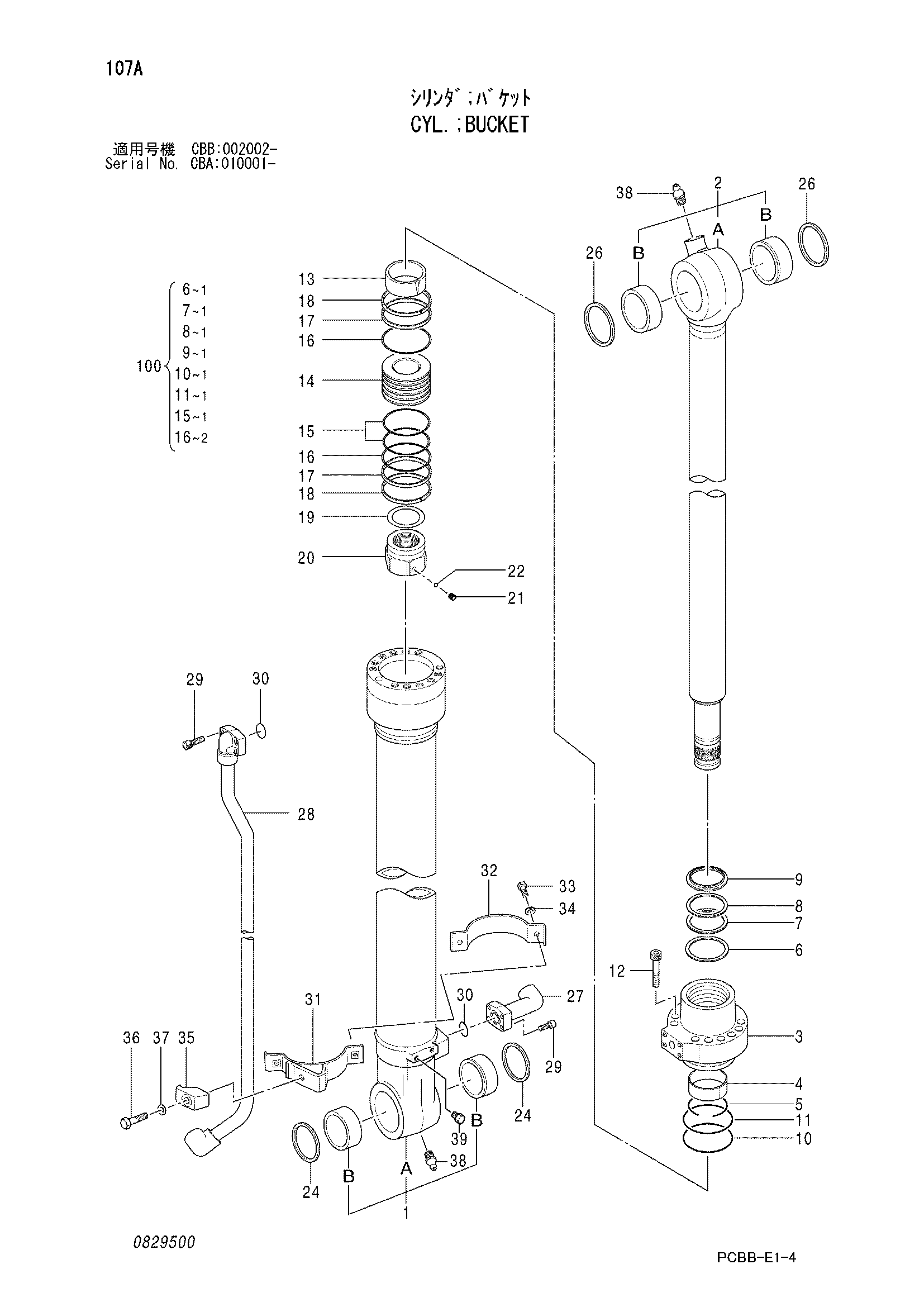

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4448534	Гидроцилиндр ковша	1
1	0694401	Труба гидроцилиндра в сборе	1
1B	4362025	Втулка пальца	2
2	0829501	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0789905	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0789906	Кольцо	1
7	0240911	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0667504	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0694403	Амортизирующий подшипник	1
14	0408808	Пистион	1
15	0310508	Кольцо уплотнение в сборе	1
16	0408809	Опорное кольцо	2
17	0666808	Направляющее кольцо	2
18	0310510	Направляющее кольцо	2
19	0310514	Регулировочная шайба	1
20	0789307	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	4065687	Грязесъёмное кольцо	2
26	4084578	Грязесъёмное кольцо	2
27	0309312	Соединение	1
28	0694404	Трубка	1
29	0158855	Болт с внутренним шестигранником	8
30	4506430	Уплотнительное кольцо	2
31-37	0675109	Комплект лента	1
31	0675108	Лента	1
32	0409612	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0309021	Держатель	1
36	0667013	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	2
39	0409110	Болт	2
100	4467381	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
