Топливные трубопроводы — HITACHI ZX160W

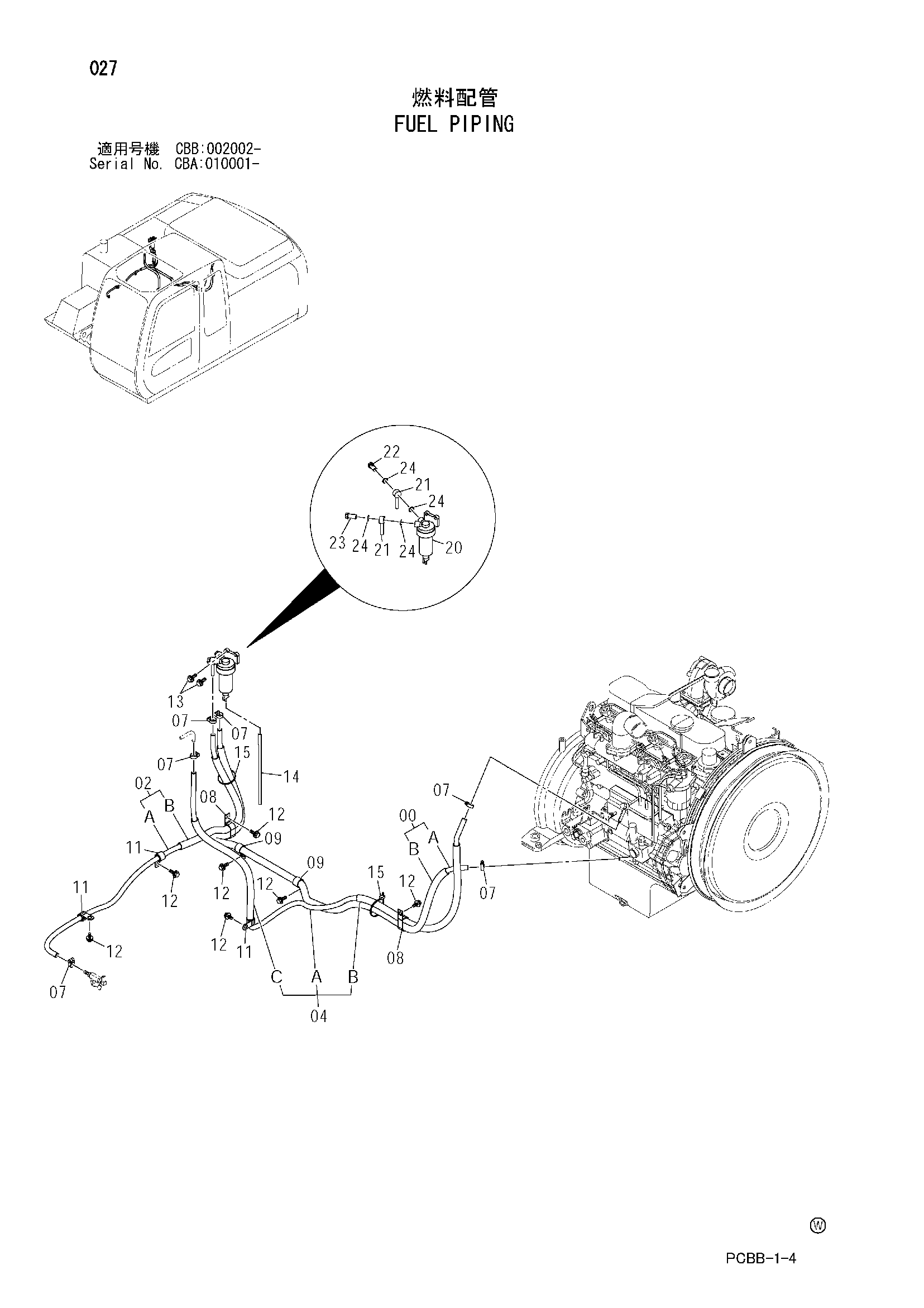

Заводская схема «Топливные трубопроводы» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210245 | Топливный шланг | 1 |
| 00A | 4421271 | Топливный шланг | 1 |
| 00B | 4333978 | Трубка | 1 |
| 02 | 9210233 | Топливный шланг | 1 |
| 02A | 4457960 | Топливный шланг | 1 |
| 02B | 4429220 | Трубка | 1 |
| 04 | 9210234 | Топливный шланг | 1 |
| 04A | 4332701 | Топливный шланг | 1 |
| 04B | 4459087 | Трубка | 1 |
| 04C | 4189715 | Трубка | 1 |
| 07 | 4514700 | Зажим шланг | 6 |
| 08 | 4192034 | Зажим | 2 |
| 09 | 4190263 | Зажим | 2 |
| 11 | 4190277 | Зажим | 3 |
| 12 | J011020 | Болт с шайбой | 7 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 7 |
| 13 | J010830 | Болт с шайбой | 2 |
| 13 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 14 | 4454462 | Виниловый шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 20 | 4452913 замена: 4452161 | Сепаратор | 1 |
| 20 | 4452161 | Сепаратор | 1 |
| 21 | 4452162 | Трубка топливный | 2 |
| 22 | 4452163 | Болт проушина | 1 |
| 23 | 4452164 | Фильтр гаузе | 1 |
| 24 | 4452165 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
