Аутригер трубопроводы (1-1)(верхняя платформа) — HITACHI ZX160W

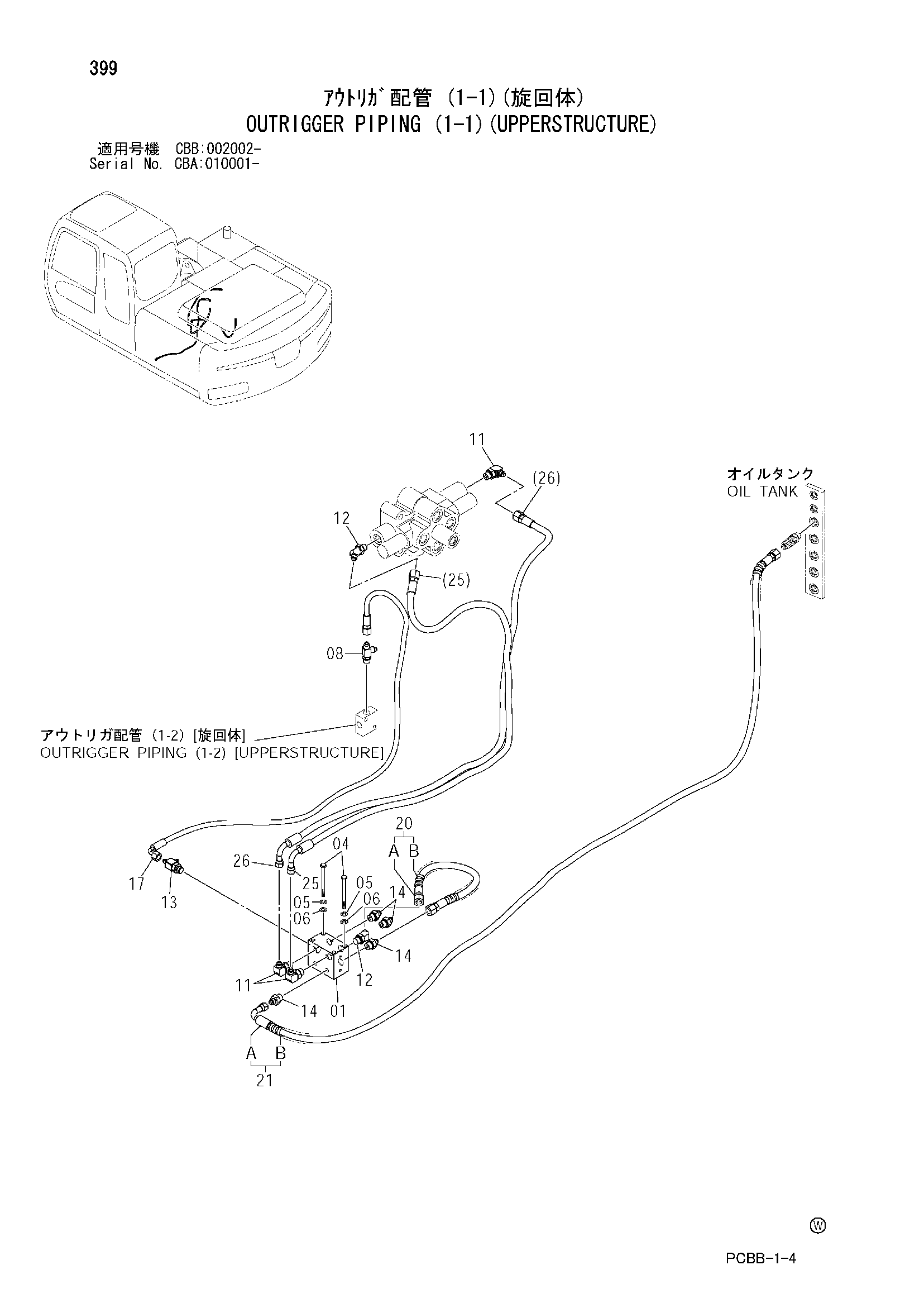

Заводская схема «Аутригер трубопроводы (1-1)(верхняя платформа)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4470134 | Челночный клапан | 1 |
| 04 | J900890 | Болт | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 08 | A852422 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852233 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852432 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4487216 | Шланг (Z) | 1 |
| 20 | 9222149 | Шланг в сборе | 1 |
| 20A | 4474678 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 9222150 | Шланг в сборе | 1 |
| 21A | 4487220 | Шланг (L9) | 1 |
| 21B | 4327293 | Защитный кожух | 5 |
| 25 | 4484606 | Шланг (10) | 1 |
| 26 | 4602434 | Шланг (12) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
