Крышка (1) — HITACHI ZX160W

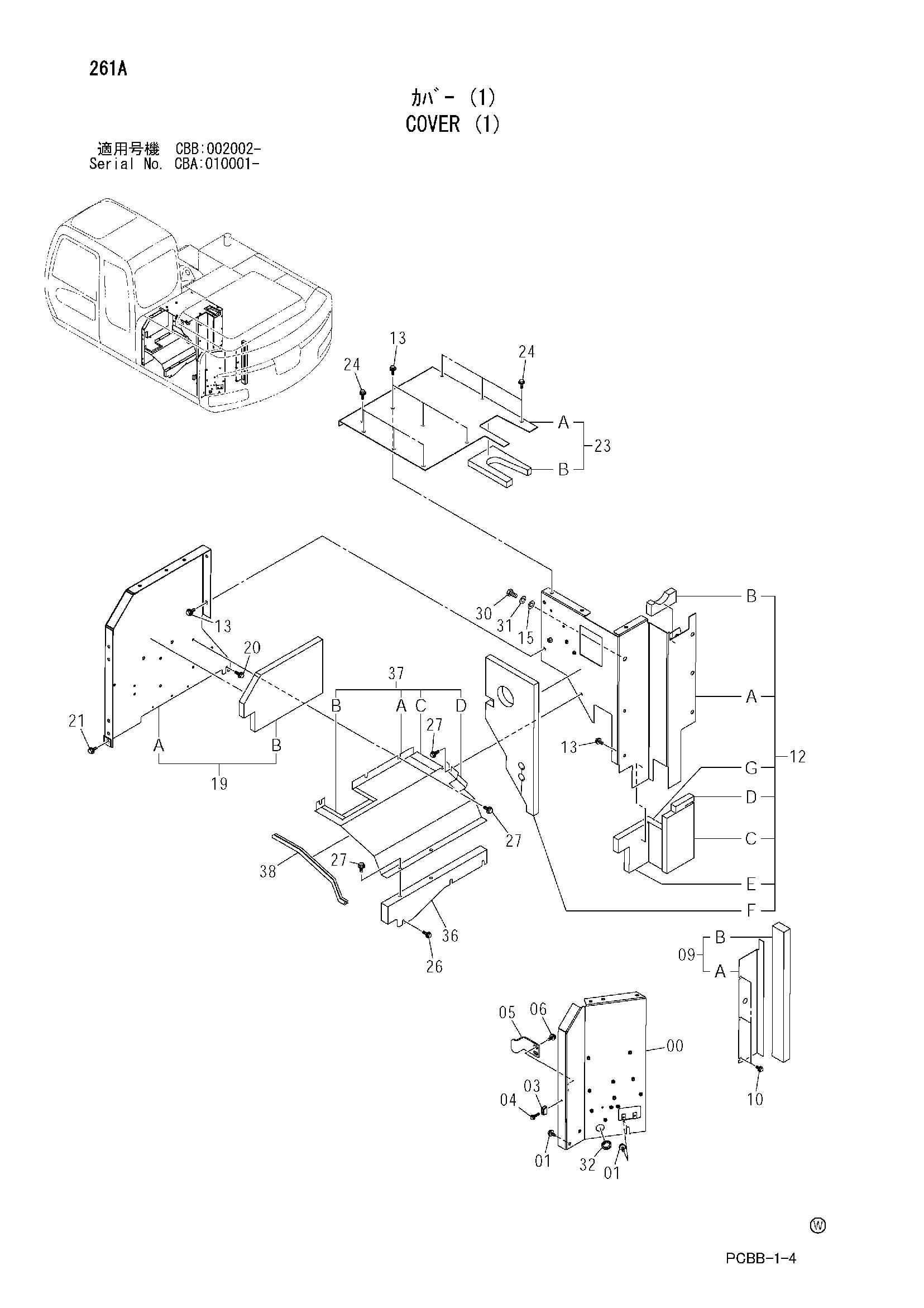

Заводская схема «Крышка (1)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041584 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 03 | 4424157 | Ограничитель | 1 |
| 04 | J020635 | Болт с шайбой | 1 |
| 04 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 05 | 4431357 | Ограничитель | 1 |
| 06 | J031030 | Болт с шайбой | 2 |
| 06 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 09 | 8084557 | Крышка в сборе | 1 |
| 09A | 3093565 | Крышка | 1 |
| 09B | 4456596 | Резиновая прокладка | 1 |
| 10 | J020820 | Болт с шайбой | 3 |
| 10 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 12 | 7041176 | Крышка в сборе | 1 |
| 12A | 7041617 | Крышка | 1 |
| 12B | 4451609 | Резиновая прокладка | 1 |
| 12C | 4451792 | Резиновая прокладка | 1 |
| 12D | 4451793 | Резиновая прокладка | 1 |
| 12E | 4460857 | Резиновая прокладка | 1 |
| 12F | 4466845 | Резиновая прокладка | 1 |
| 12G | 4456513 | Резиновая прокладка | 1 |
| 13 | J021025 | Болт с шайбой | 7 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 15 | A590116 | Плоская шайба | 1 |
| 19 | 7041609 | Крышка в сборе | 1 |
| 19A | 7041608 | Крышка | 1 |
| 19B | 4466817 | Резиновая прокладка | 1 |
| 20 | J031030 | Болт с шайбой | 1 |
| 20 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 21 | J021025 | Болт с шайбой | 1 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 23 | 8086622 | Крышка в сборе | 1 |
| 23A | 3094061 | Крышка | 1 |
| 23B | 4451608 | Резиновая прокладка | 1 |
| 24 | J021025 | Болт с шайбой | 7 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 26 | J021030 | Болт с шайбой | 3 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 27 | J021025 | Болт с шайбой | 6 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 30 | J921635 | Болт | 1 |
| 31 | A590916 | Пружинная шайба | 1 |
| 32 | 4146559 | Резиновая втулка | 1 |
| 36 | 8092817 | Кронштейн | 1 |
| 37 | 7044597 | Крышка в сборе | 1 |
| 37A | 2050228 | Крышка | 1 |
| 37B | 4606198 | Резиновая прокладка | 3 |
| 37C | 4606199 | Резиновая прокладка | 1 |
| 37D | 4606200 | Резиновая прокладка | 1 |
| 38 | 4486489 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
