Электрооборудование (D) — HITACHI ZX160W

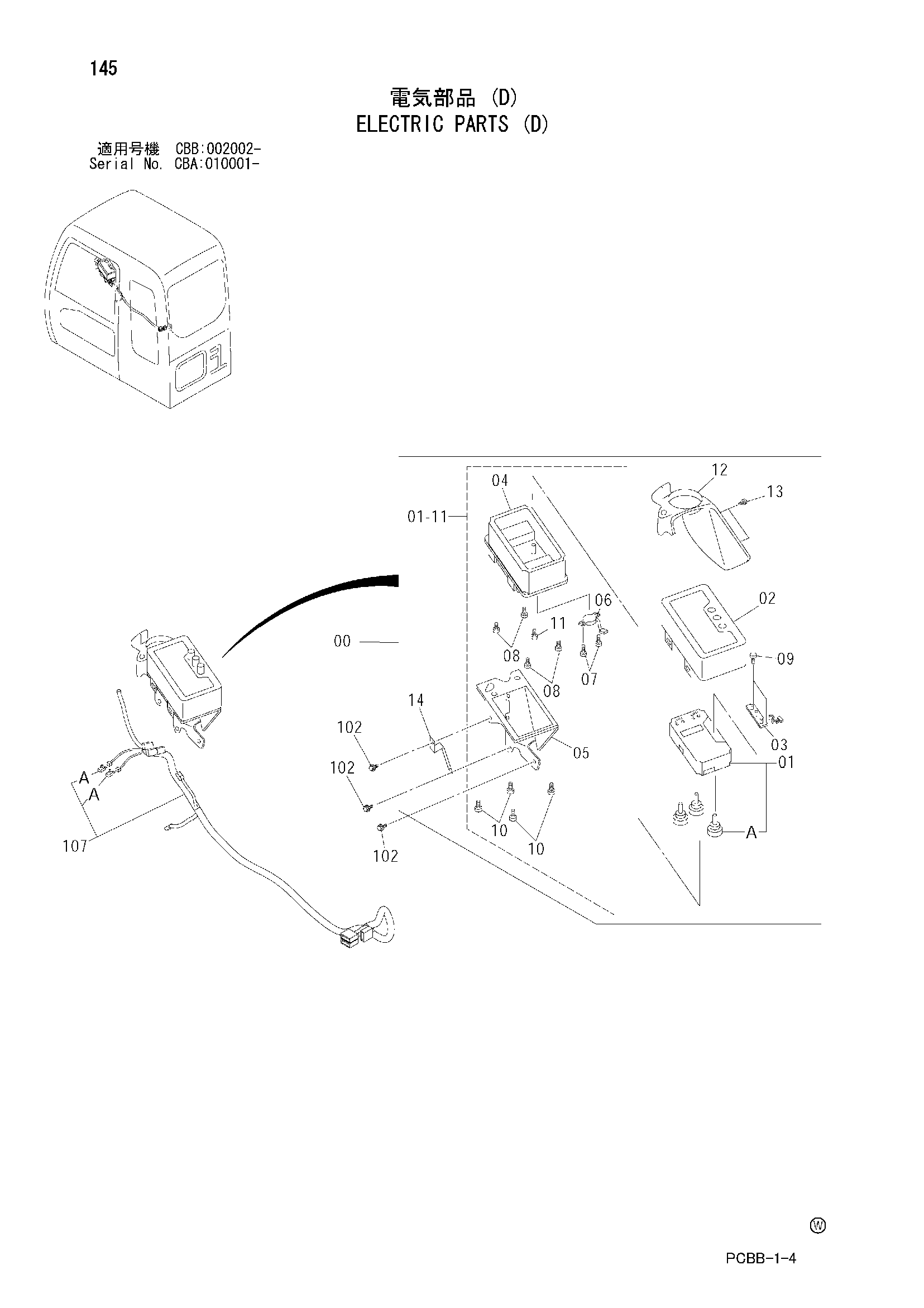

Заводская схема «Электрооборудование (D)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4474747 | Монитор | 1 |
| 01-11 | 4633921 | Монитор | 1 |
| 01 | 4633920 | Измеритель | 1 |
| 01A | 4426362 | Фонарь | 3 |
| 02 | 4483028 | Корпус | 1 |
| 03 | 4482980 | Плата принтед | 1 |
| 04 | 4482601 | Корпус | 1 |
| 05 | 4482602 | Кронштейн | 1 |
| 06 | 4482603 | Зуммер | 1 |
| 07 | 4482604 | Самонарезающий винт | 2 |
| 08 | 4482973 | Самонарезающий винт | 4 |
| 09 | 4388962 | Винт | 2 |
| 10 | 4482973 | Самонарезающий винт | 4 |
| 11 | 4426370 | Винт | 1 |
| 12 | 4426353 | Крышка | 1 |
| 13 | J680412 | Винт с шайбой | 2 |
| 14 | 4482976 | Кронштейн | 1 |
| 102 | J010816 | Болт с шайбой | 3 |
| 102 | J260816 замена: J900816 | Болт с шайбой | 3 |
| 107 | 1031974 | Жгут проводов | 1 |
| 107A | 4456778 | Диод | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
