Инструмент короб крышка — HITACHI ZX160W

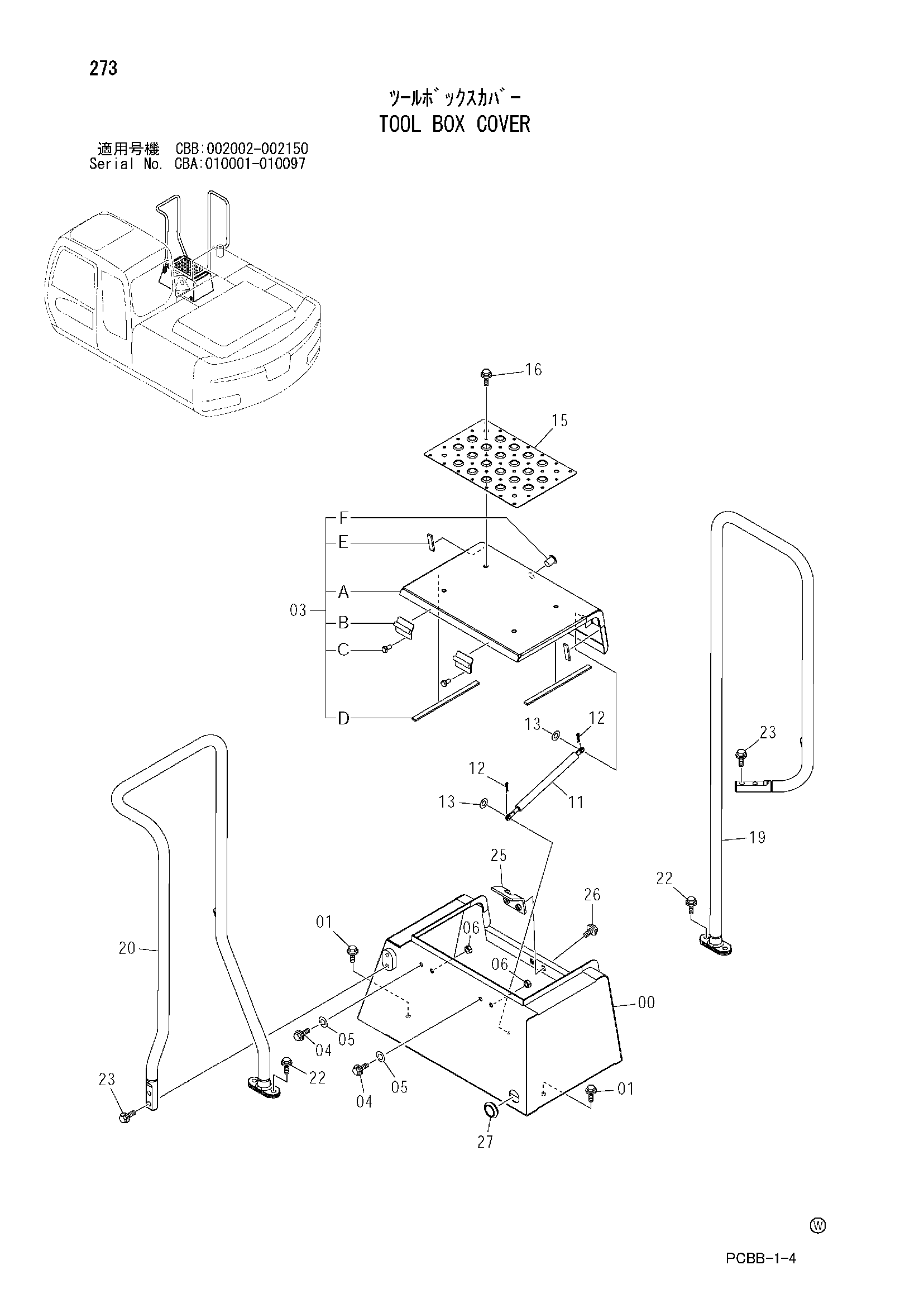

Заводская схема «Инструмент короб крышка» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020696 | Ящик для инструментов | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03A-F | 7042494 | Крышка в сборе | 1 |
| 03A | 6021017 | Крышка | 1 |
| 03B | 9746541 | Петля | 2 |
| 03C | J901022 замена: J901025 | Болт | 4 |
| 03C | J901025 | Болт | 4 |
| 03D | 4417026 | Резиновая прокладка | 2 |
| 03E | 4453654 | Резиновая прокладка | 2 |
| 03F | 4379989 | Гидроцилиндр. блокировка | 1 |
| 04 | J011022 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 11 | 4196560 | Стойка | 1 |
| 12 | 4022697 | Стопорный палец | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 15 | 3092277 | Крышка | 1 |
| 16 | J021030 | Болт с шайбой | 4 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 19 | 7043286 | Стойка | 1 |
| 20 | 7043287 | Стойка | 1 |
| 22 | J021230 | Болт с шайбой | 4 |
| 22 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 23 | J021240 | Болт с шайбой | 4 |
| 23 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 25 | 9758291 | Защёлка | 1 |
| 26 | J031030 | Болт с шайбой | 2 |
| 26 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 27 | 4276215 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
