Пилотные гидролинии (поток производительность селектор)(1)(моноблочный стрела, 2P-BOOM) — HITACHI ZX160W

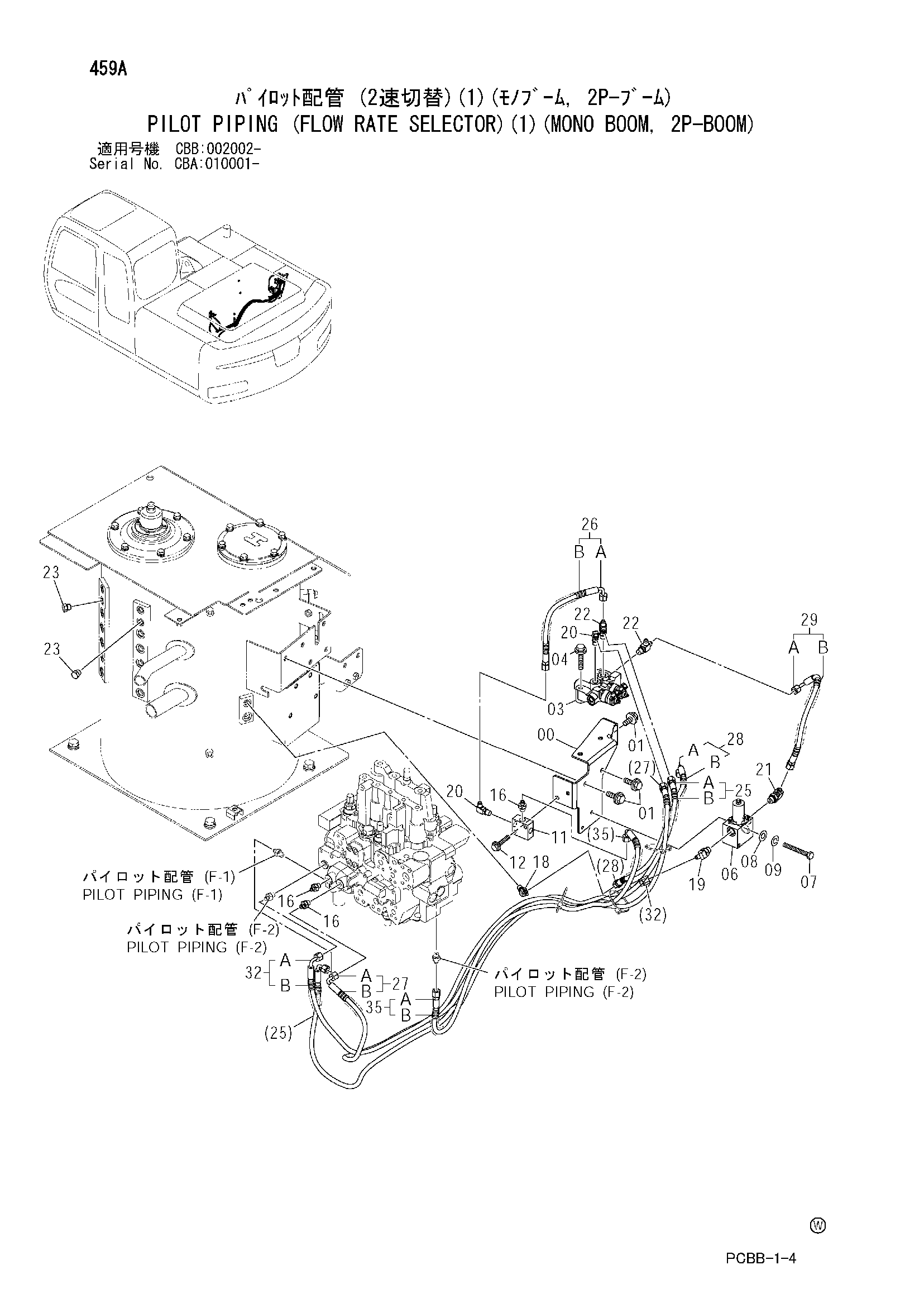

Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)(моноблочный стрела, 2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044775 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 9218275 | Электромагнитный клапан | 1 |
| 04 | J271060 | Болт с шайбой | 2 |
| 04A | J901060 | Болт | 1 |
| 04B | J222010 | Плоская шайба | 1 |
| 06 | 4472347 | Клапан редукинг | 1 |
| 07 | J900665 | Болт | 2 |
| 08 | A590106 | Плоская шайба | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 11 | 4411001 | Челночный клапан | 1 |
| 12 | J260840 | Болт с шайбой | 2 |
| 12A | J900840 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 16 | A852122 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852222 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852232 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852332 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852422 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A885002 | Пробка | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9234624 | Шланг в сборе | 1 |
| 25A | 4613780 | Шланг (SM) | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 26 | 9234612 | Шланг в сборе | 1 |
| 26A | 4470393 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 27 | 9234625 | Шланг в сборе | 1 |
| 27A | 4613781 | Шланг (SY) | 1 |
| 27B | 4327293 | Защитный кожух | 4 |
| 28 | 9234614 | Шланг в сборе | 1 |
| 28A | 4613770 | Шланг (D) | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9234613 | Шланг в сборе | 1 |
| 29A | 4452734 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 32 | 9234619 | Шланг в сборе | 1 |
| 32A | 4613775 | Шланг (SN) | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 35 | 9234618 | Шланг в сборе | 1 |
| 35A | 4613774 | Шланг (SJ) | 1 |
| 35B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
