Стрела пипнг — HITACHI ZX160W

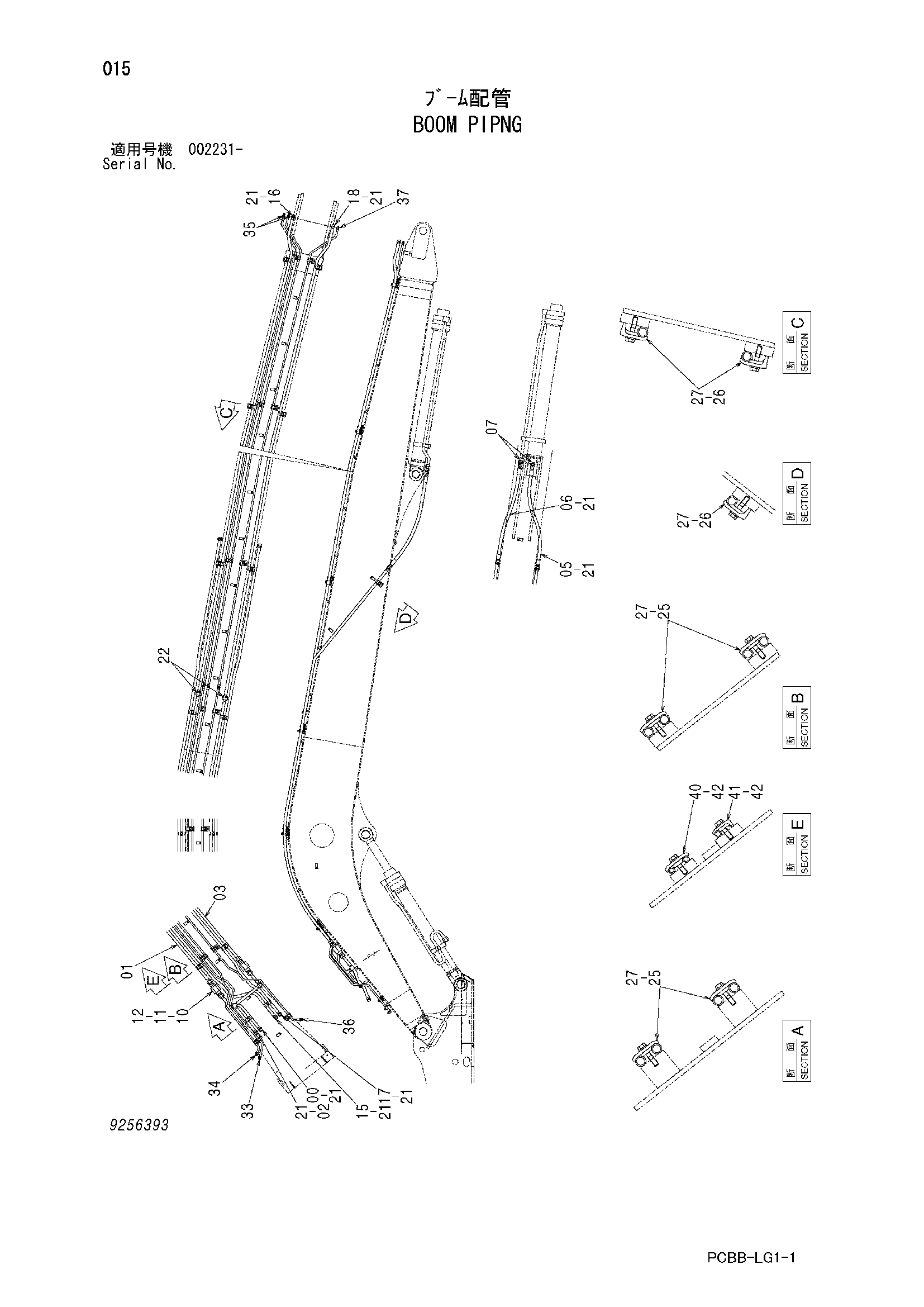

Заводская схема «Стрела пипнг» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102754 | Трубка | 1 |
| 01 | 8102752 | Трубка | 1 |
| 02 | 8102753 | Трубка | 1 |
| 03 | 8102751 | Трубка | 1 |
| 05 | 4451514 | Шланг | 1 |
| 06 | 4466584 | Шланг | 1 |
| 07 | A853166 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 9075046 | Клапан замедленного возврата | 2 |
| 11 | 4189535 | Адаптер | 4 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 15 | 8102750 | Трубка | 1 |
| 16 | 8102756 | Трубка | 1 |
| 17 | 8102749 | Трубка | 1 |
| 18 | 8102748 | Трубка | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 10 |
| 22 | 4187328 | Уплотнительное кольцо | 2 |
| 25 | 4189859 | Хомут трубки | 8 |
| 26 | 4190126 | Хомут трубки | 8 |
| 27 | J271260 | Болт с шайбой | 16 |
| 27A | J901260 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 33 | 8102746 | Трубка | 1 |
| 34 | 8102745 | Трубка | 1 |
| 35 | 8102755 | Трубка | 2 |
| 36 | 8102744 | Трубка | 1 |
| 37 | 8102742 | Трубка | 1 |
| 40 | 4189858 | Хомут трубки | 7 |
| 41 | 4190124 | Хомут трубки | 7 |
| 42 | J271250 | Болт с шайбой | 14 |
| 42A | J901250 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
