Гидролинии хода — HITACHI ZX160W

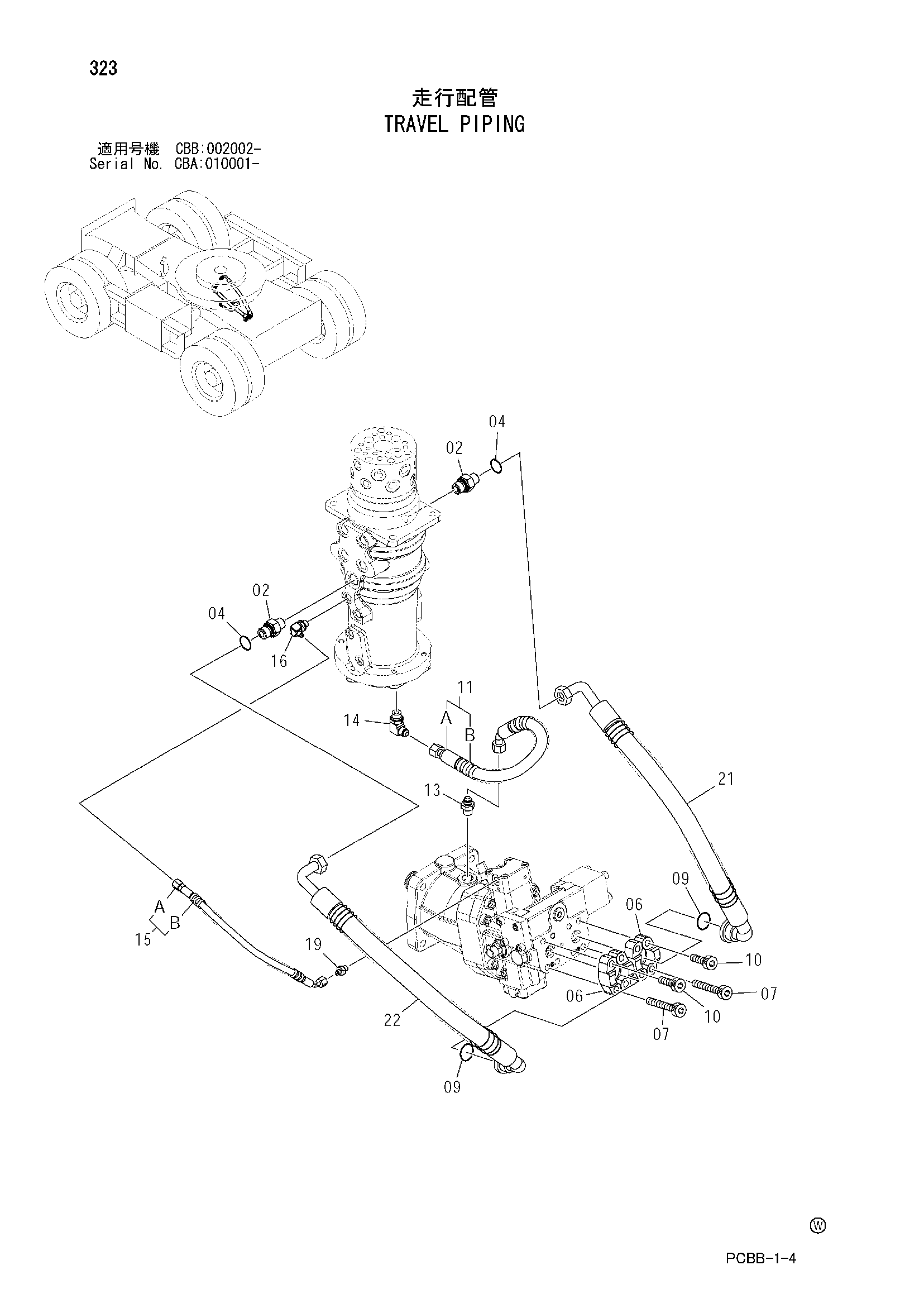

Заводская схема «Гидролинии хода» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A853166 | Адаптер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4089703 | Разъёмный фланец | 4 |
| 07 | J781406 | Болт с внутренним шестигранником | 6 |
| 09 | 4508805 | Уплотнительное кольцо | 2 |
| 10 | J781445 | Болт с внутренним шестигранником | 2 |
| 11 | 9219260 | Шланг в сборе | 1 |
| 11A | 4482658 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 13 | A852144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9219261 | Шланг в сборе | 1 |
| 15A | 4482633 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | A852332 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4605484 | Шланг | 1 |
| 22 | 4605485 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
