Кабина (3) — HITACHI ZX160W

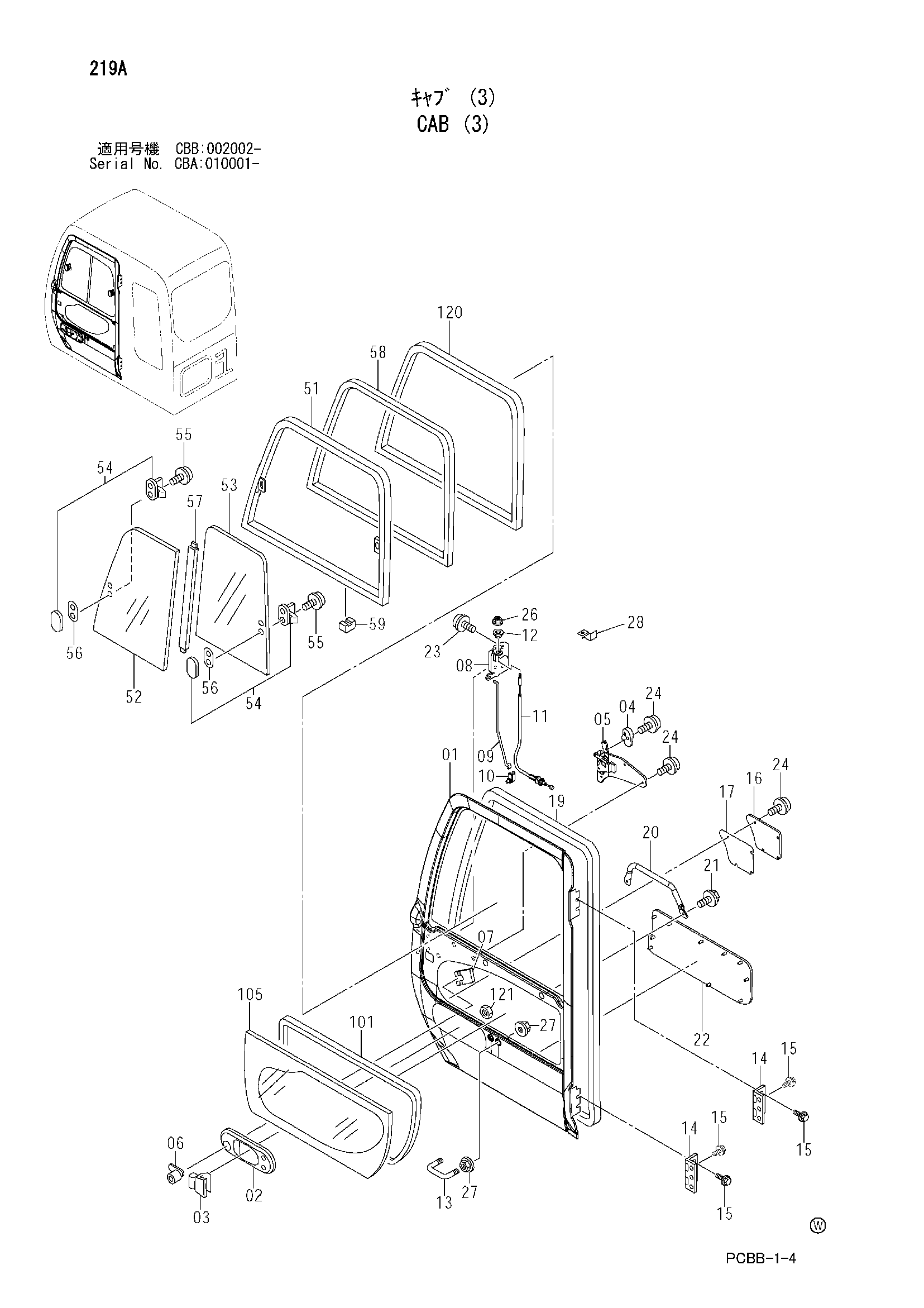

Заводская схема «Кабина (3)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4624011	Дверь в сборе [JPN]	1
	4611362	Дверь в сборе [EU, STD]	1
01	4453669 замена: 4623164	Дверь	1
01	4623164	Дверь	1
02	4455979	Крышка	1
03	4369645	Рукоятка наружный	1
04	4455975	Рукоятка	1
05	4456173 замена: 4620431	Рукоятка внутренний	1
05	4620431	Рукоятка внутренний	1
06	4362135	Замок двери	1
07	4372091	Зажим	1
08	4455982	Замок двери	1
09	4455983	Шток	1
10	4444664	Держатель	1
11	4456171	Провод	1
11	4623165	Провод	1
12	4455981	Втулка	1
13	4295586	U-образный болт [JPN]	1
13	4369661	U-образный болт [EU, STD]	1
14	4624012	Петля дверь [JPN]	2
14	4455980 замена: 4666483	Петля дверь [EU, STD]	2
14	4666483	Петля дверь [EU, STD]	2
15	4372261	Болт с шайбой	6
15	4372261	Болт с шайбой	4
16	4455976	Крышка	1
17	4455977	Уплотнение	1
19	4455978	Уплотнитель	1
20	4453670 замена: 4666484	Поручень	1
20	4666484	Поручень	1
21	4372212	Винт с шайбой	2
21	4463961	Болт	2
22	4453671	Лист	1
23	4382885	Винт с шайбой	3
24	J680614 замена: J680612	Винт с шайбой	8
24	J680612	Винт с шайбой	8
26	4456172	Гайка	1
27	4295662	Гайка	4
28	4623166	Зажим	1
51-59	4610123	Сасх в сборе	1
51	4610124	Рамка окна	1
52	4610142	Стекло	1
53	4602565	Стекло	1
54	4369653	Замок	2
55	J680410	Винт с шайбой	4
56	4372093	Проставка	2
57	4453675	Резиновая прокладка	1
58	4610125	Рамка окна	1
59	4147896	Проставка	3
101	4400087	Резиновое уплотнение	1
105	4602566	Стекло	1
120	4448315	Резиновая прокладка	1
121	4608999	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
