Пилотные гидролинии (быстросъёмное устройство)(1)(моноблочный стрела) — HITACHI ZX160W

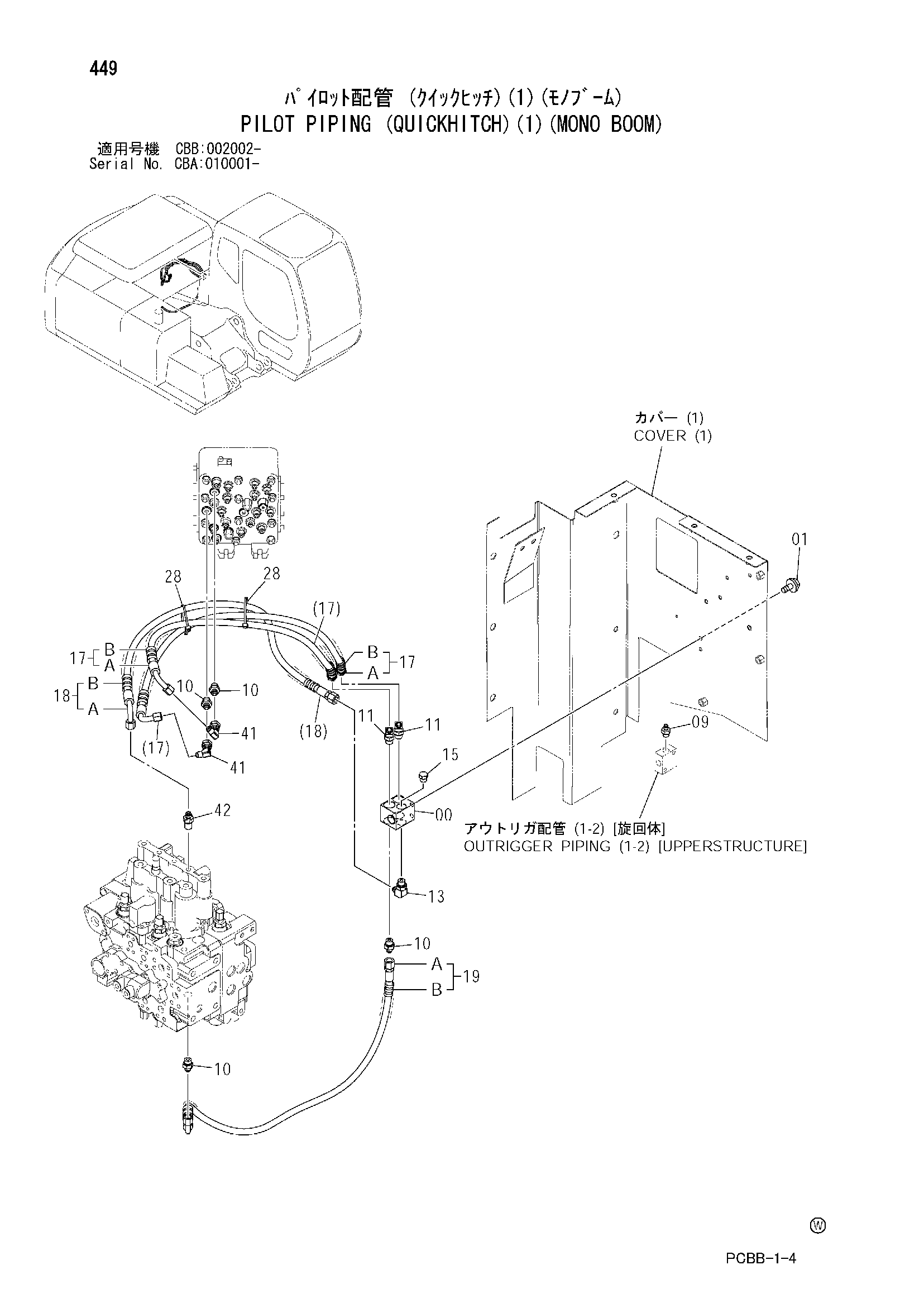

Заводская схема «Пилотные гидролинии (быстросъёмное устройство)(1)(моноблочный стрела)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852233 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9223273 | Шланг в сборе | 2 |
| 17A | 4452732 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 9234630 | Шланг в сборе | 1 |
| 18A | 4613805 | Шланг (Q14) | 1 |
| 18B | 4327293 | Защитный кожух | 3 |
| 19 | 9234629 | Шланг в сборе | 1 |
| 19A | 4613785 | Шланг (Q13) | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 28 | 4055312 | Ленточный зажим | 2 |
| 41 | 4239976 | Унион S | 2 |
| 42 | 4202422 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
