Отвал — HITACHI ZX160W

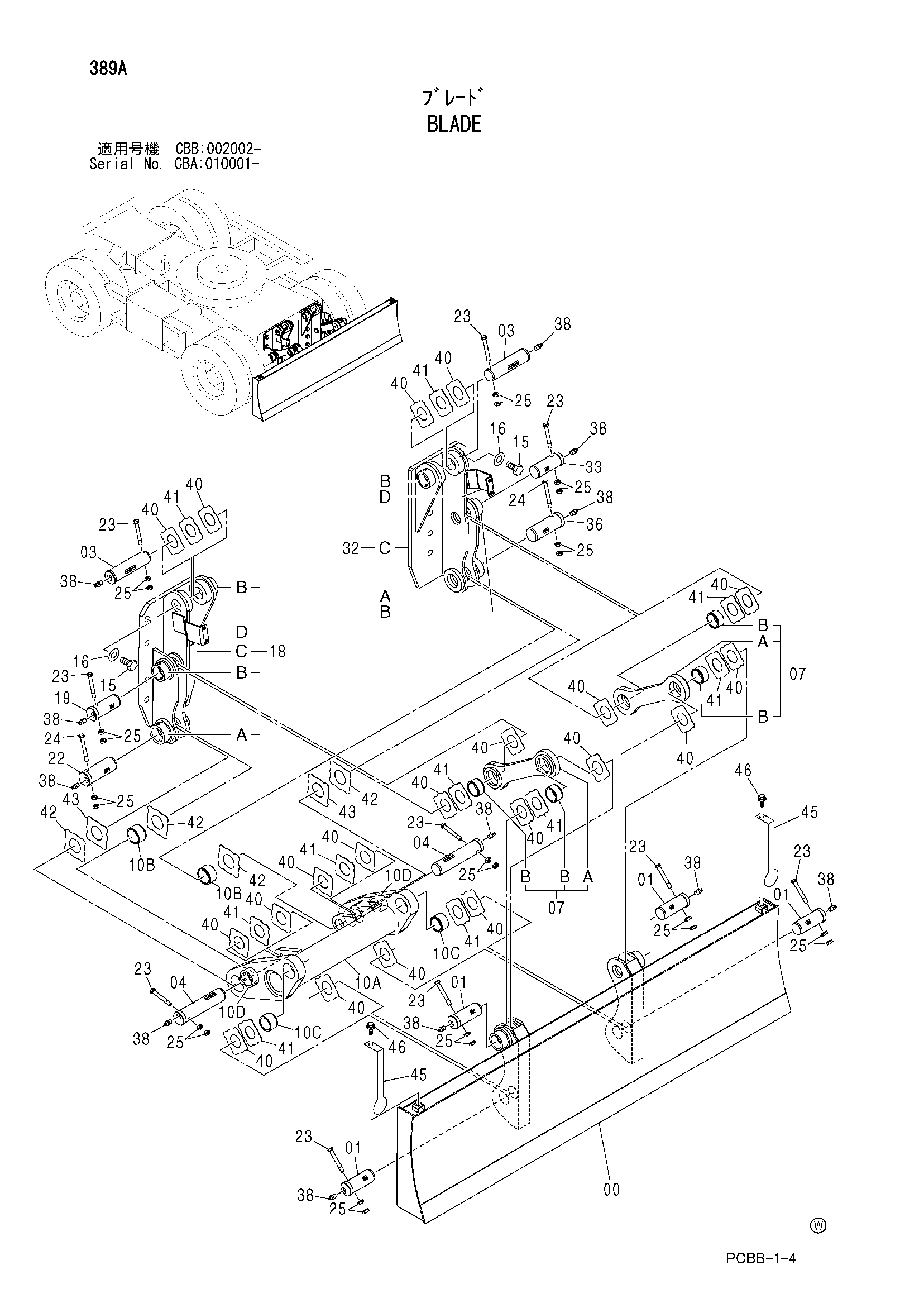

Заводская схема «Отвал» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022367 | Отвал [JPN] | 1 |
| 00 | 6021042 | Отвал [STD] | 1 |
| 01 | 3095395 | Палец | 4 |
| 03 | 3096091 | Палец | 2 |
| 04 | 3096092 | Палец | 2 |
| 07 | 8088347 | Тяга A в сборе | 2 |
| 07A | 8088346 | Тяга A | 1 |
| 07B | 4107837 | Втулка | 2 |
| 10A-D | 8088344 | Тяга B в сборе | 1 |
| 10A | 7042522 | Тяга B | 1 |
| 10B | 4474221 | Втулка | 2 |
| 10C | 4475027 | Втулка | 2 |
| 10D | 4434951 | Ограничитель | 2 |
| 15 | J932755 | Болт | 18 |
| 16 | 4085857 | Шайба | 18 |
| 18 | 7042504 | Правый кронштейн | 1 |
| 18A | 4435239 | Ограничитель | 1 |
| 18B | 4434951 | Ограничитель | 2 |
| 18C | 7072503 | Правый кронштейн | 1 |
| 18D | 9760438 | Кронштейн | 1 |
| 19 | 3095395 | Палец | 1 |
| 22 | 3095396 | Палец | 1 |
| 23 | 4435123 | Стопорный палец | 10 |
| 24 | 4435124 | Стопорный палец | 2 |
| 25 | J950016 | Гайка | 24 |
| 32 | 7042506 | Левый кронштейн | 1 |
| 32A | 4435239 | Ограничитель | 1 |
| 32B | 4434951 | Ограничитель | 2 |
| 32C | 7042505 | Левый кронштейн | 1 |
| 32D | 9760438 | Кронштейн | 1 |
| 33 | 3095395 | Палец | 1 |
| 36 | 3095396 | Палец | 1 |
| 38 | J75481 | Пресс-маслёнка | 12 |
| 40 | 4444290 | Упорная пластина 1.0mm | 20 |
| 41 | 4444291 | Упорная пластина 2.0mm | 10 |
| 42 | 4444288 | Упорная пластина 1.0mm | 4 |
| 43 | 4444289 | Упорная пластина 2.0mm | 2 |
| 45 | 4603188 | Кронштейн [STD] | 2 |
| 46 | J021025 | Болт с шайбой [STD] | 2 |
| 46 | J271025 замена: J901025 | Болт с шайбой [STD] | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
