Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX160W

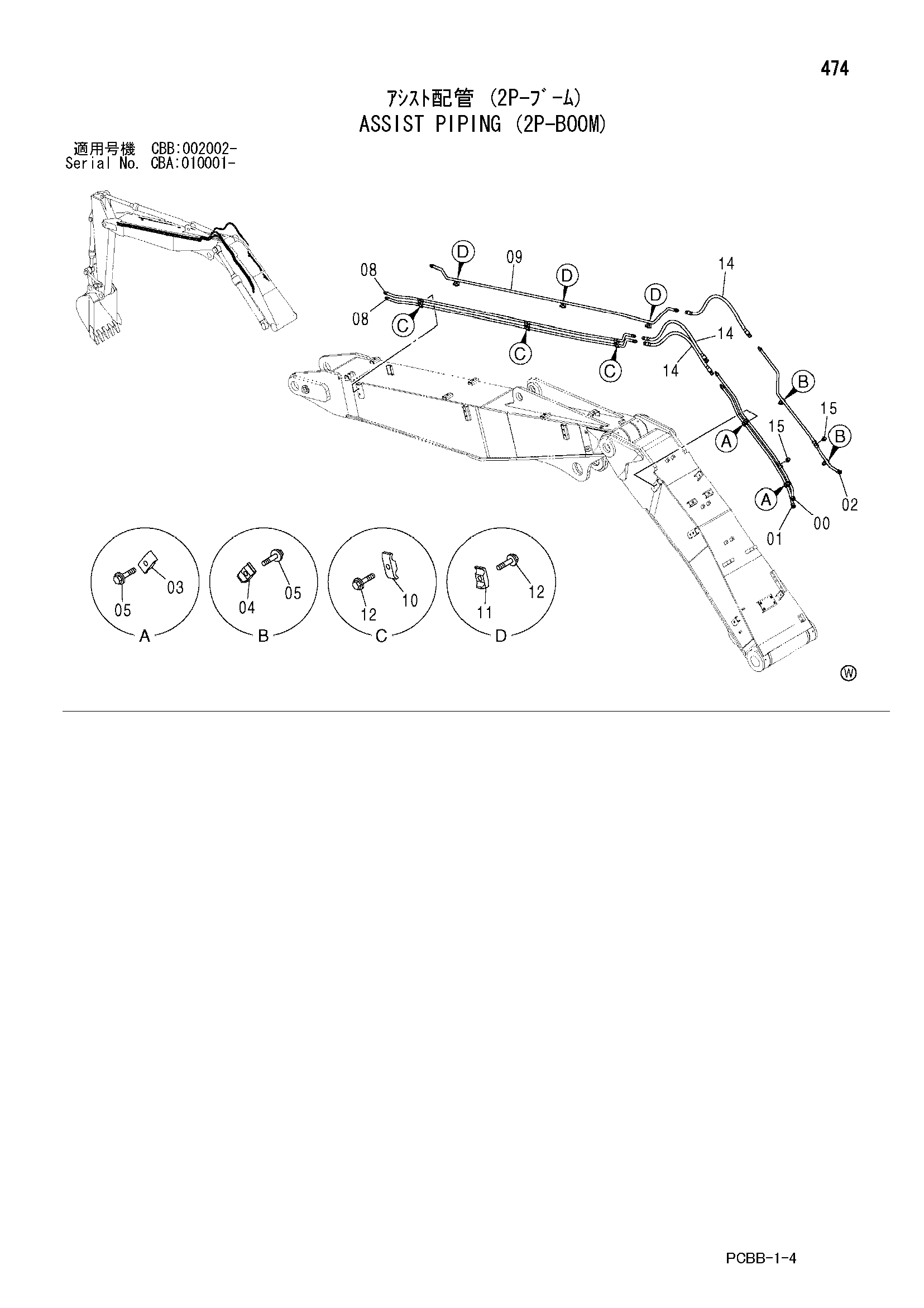

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091843 | Трубка | 1 |
| 01 | 8091840 | Трубка | 1 |
| 02 | 8091839 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | 4190124 | Хомут трубки | 2 |
| 05 | J011250 | Болт с шайбой | 4 |
| 05 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 08 | 8091884 | Трубка | 2 |
| 09 | 8091885 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 3 |
| 11 | 4190124 | Хомут трубки | 3 |
| 12 | J011250 | Болт с шайбой | 6 |
| 12 | J271250 замена: J901250 | Болт с шайбой | 6 |
| 14 | 4429132 | Шланг | 3 |
| 15 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
