Всасывающие трубопроводы — HITACHI ZX160W

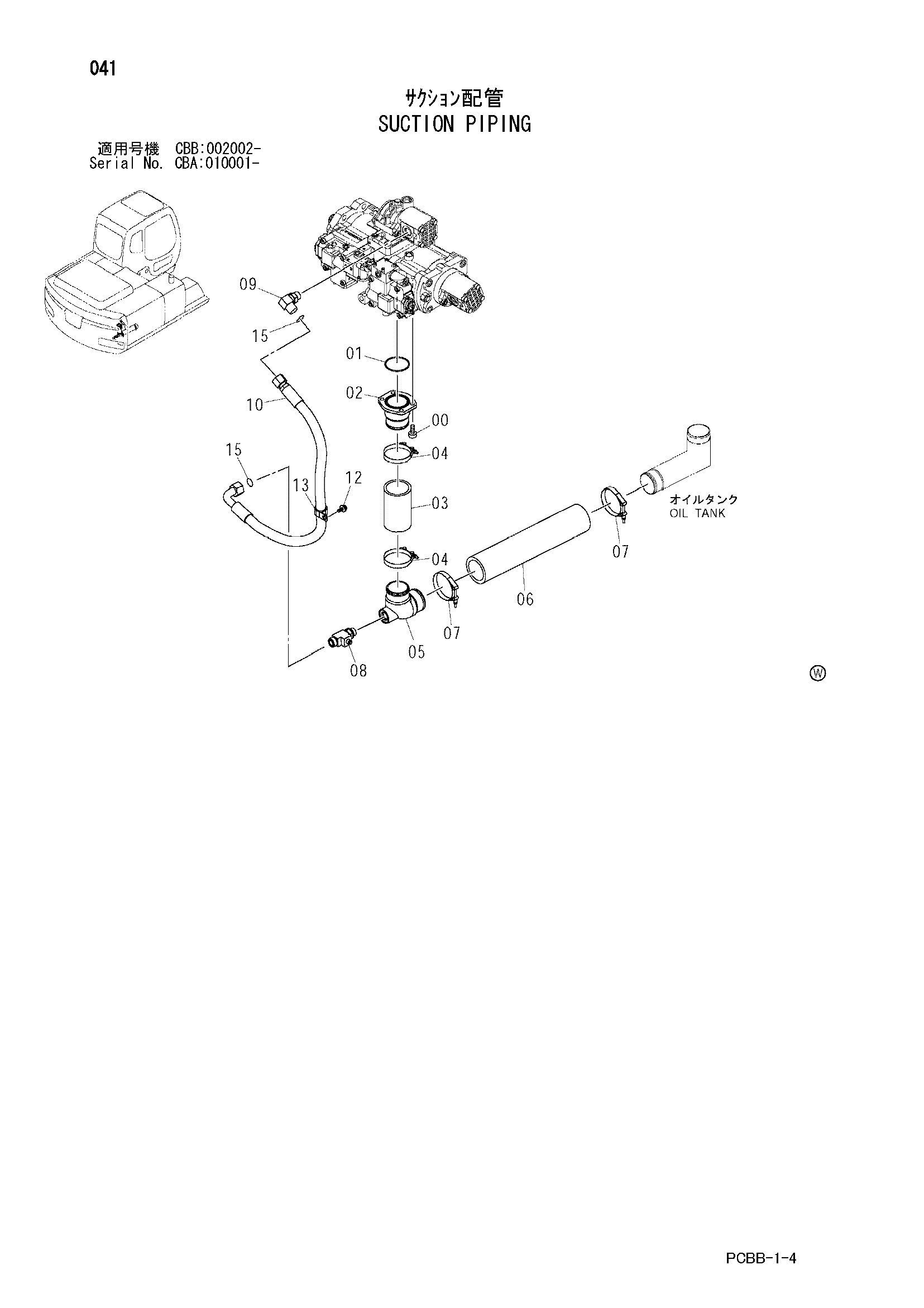

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781230 | Болт с внутренним шестигранником | 4 |
| 01 | A811075 | Уплотнительное кольцо | 1 |
| 02 | 3087133 | Всасывающая трубка | 1 |
| 03 | 4449325 | Резиновый шланг | 1 |
| 04 | 4282483 | Хомут шланга | 2 |
| 05 | 3073276 | Всасывающая трубка | 1 |
| 06 | 4120311 | Резиновый шланг | 1 |
| 07 | 4263765 | Хомут шланга | 2 |
| 08 | 4277008 | Тройник | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4222063 | Шланг (LT) | 1 |
| 12 | J011025 | Болт с шайбой | 1 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 13 | 4192035 | Зажим | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
