Пилотные гидролинии (E-2) — HITACHI ZX160W

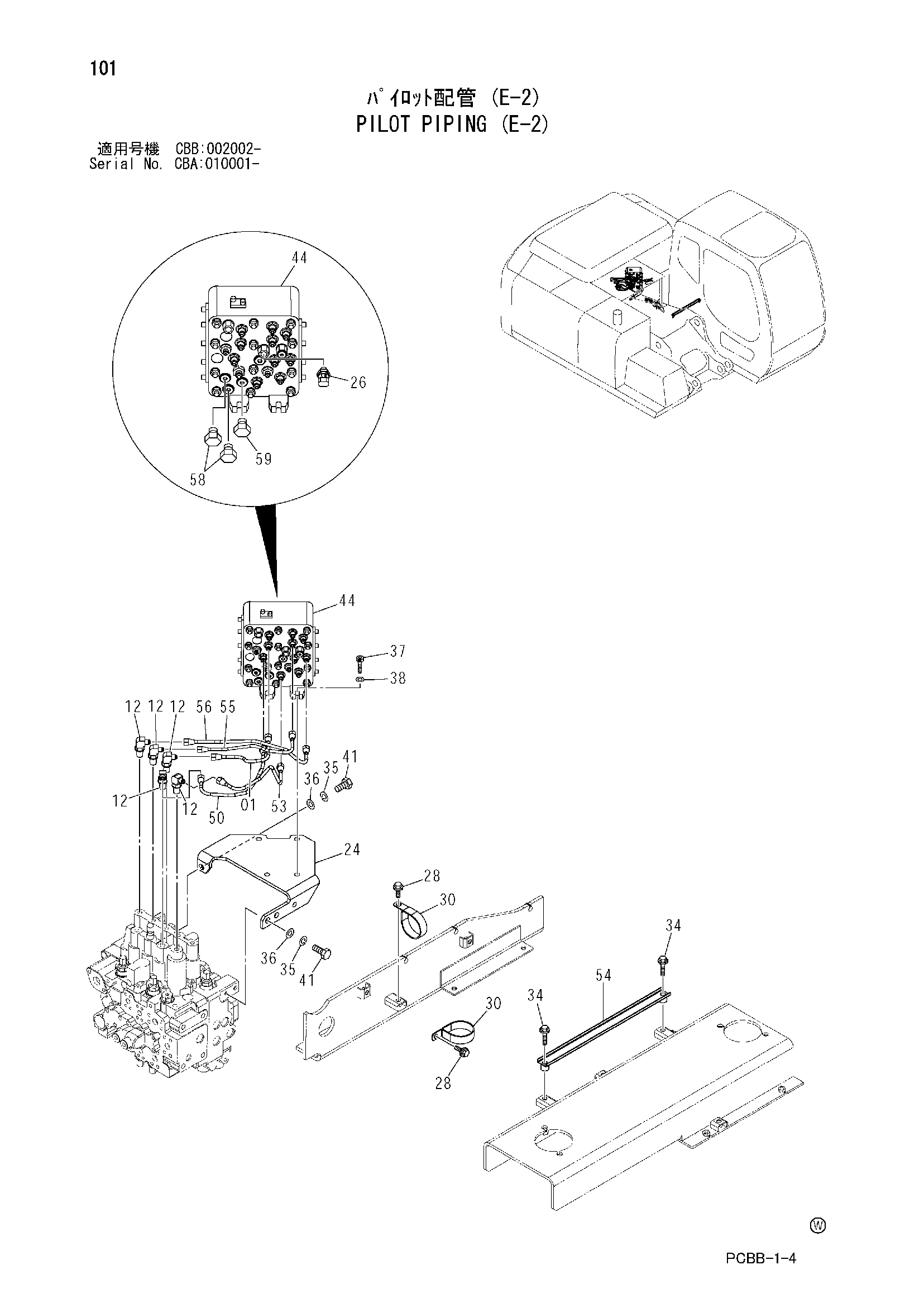

Заводская схема «Пилотные гидролинии (E-2)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4452290 | Трубка | 1 |
| 12 | 4420392 | Штуцер трубки | 5 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 8081659 | Кронштейн | 1 |
| 26 | 4436535 | Датчик давления | 1 |
| 28 | J011025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 30 | 4204136 | Зажим | 2 |
| 34 | J011050 | Болт с шайбой | 2 |
| 34 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 35 | A590914 | Пружинная шайба | 3 |
| 36 | A590114 | Плоская шайба | 3 |
| 37 | J781040 | Болт с внутренним шестигранником | 4 |
| 38 | A590110 | Плоская шайба | 4 |
| 41 | J901435 | Болт | 3 |
| 44 | 4468336 | Челночный клапан | 1 |
| 50 | 4468704 | Трубка | 1 |
| 53 | 4468706 | Трубка | 1 |
| 54 | 9759797 | Хомут шланга | 1 |
| 55 | 4452341 | Трубка | 1 |
| 56 | 4452342 | Трубка | 1 |
| 58 | A885003 | Пробка | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | A885002 | Пробка | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
