Дренажные трубопроводы — HITACHI ZX160W

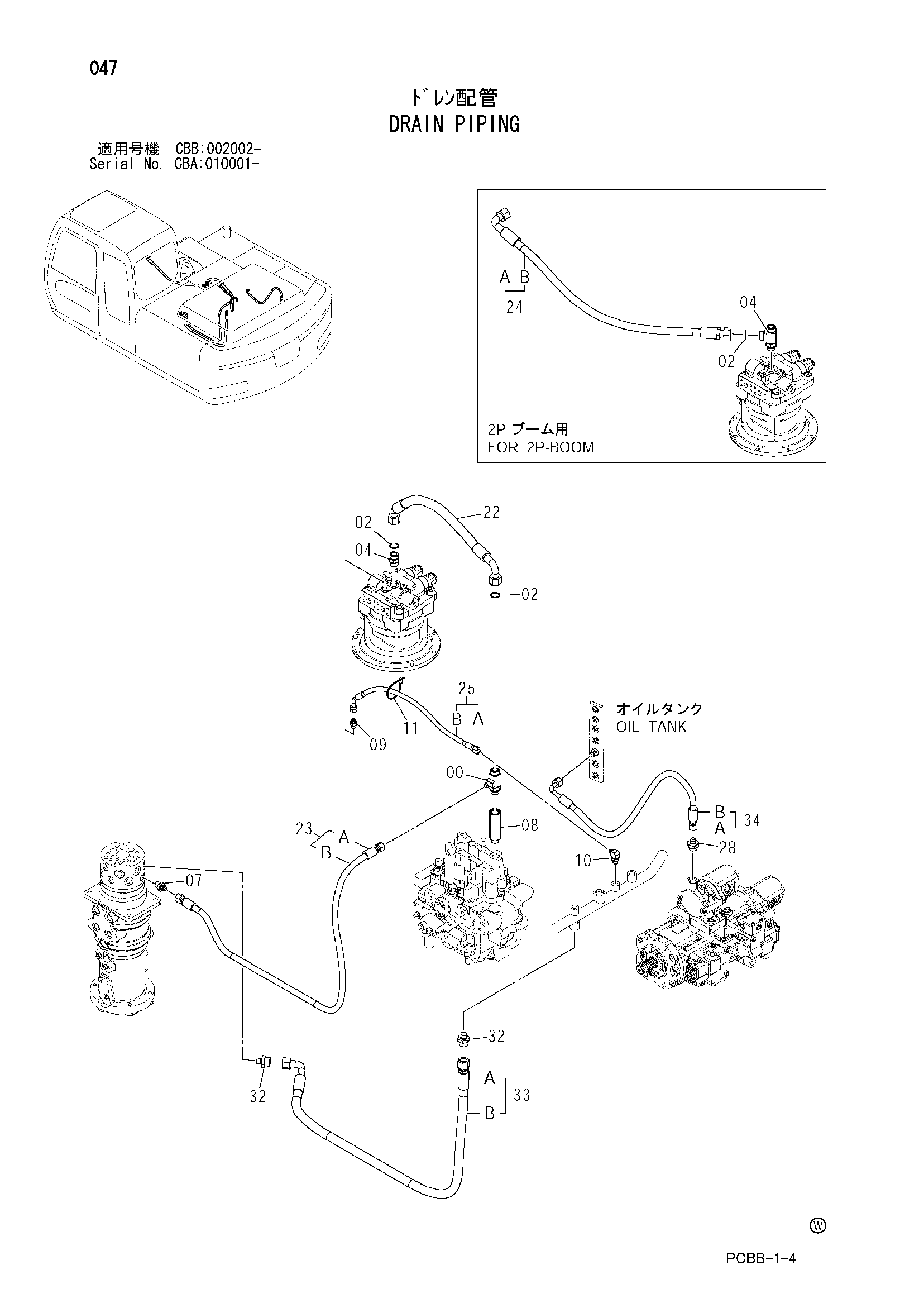

Заводская схема «Дренажные трубопроводы» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4266328 | Тройник | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо (моноблочный стрела) | 2 |
| 02 | 4187308 | Уплотнительное кольцо (2P-BOOM) | 3 |
| 04 | A853166 | Адаптер S (моноблочный стрела) | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853466 | TEE S (2P-BOOM) | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4478931 | Разъём S | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 4 |
| 22 | 4484569 | Шланг | 1 |
| 23 | 9221928 | Шланг в сборе | 1 |
| 23A | 4484602 | Шланг (6) | 1 |
| 23B | 4327294 | Защитный кожух | 3 |
| 24 | 9152468 | Шланг в сборе | 1 |
| 24A | 4369448 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 3 |
| 25 | 9201407 | Шланг в сборе | 1 |
| 25A | 4451924 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 28 | 4279302 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4348798 | Адаптер | 2 |
| 33 | 9224335 | Шланг в сборе | 1 |
| 33A | 4602037 | Шланг (D) | 1 |
| 33B | 4327294 | Защитный кожух | 5 |
| 34 | 9222810 | Шланг в сборе | 1 |
| 34A | 4332944 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
