Слов-обратные трубопроводы — HITACHI ZX160W

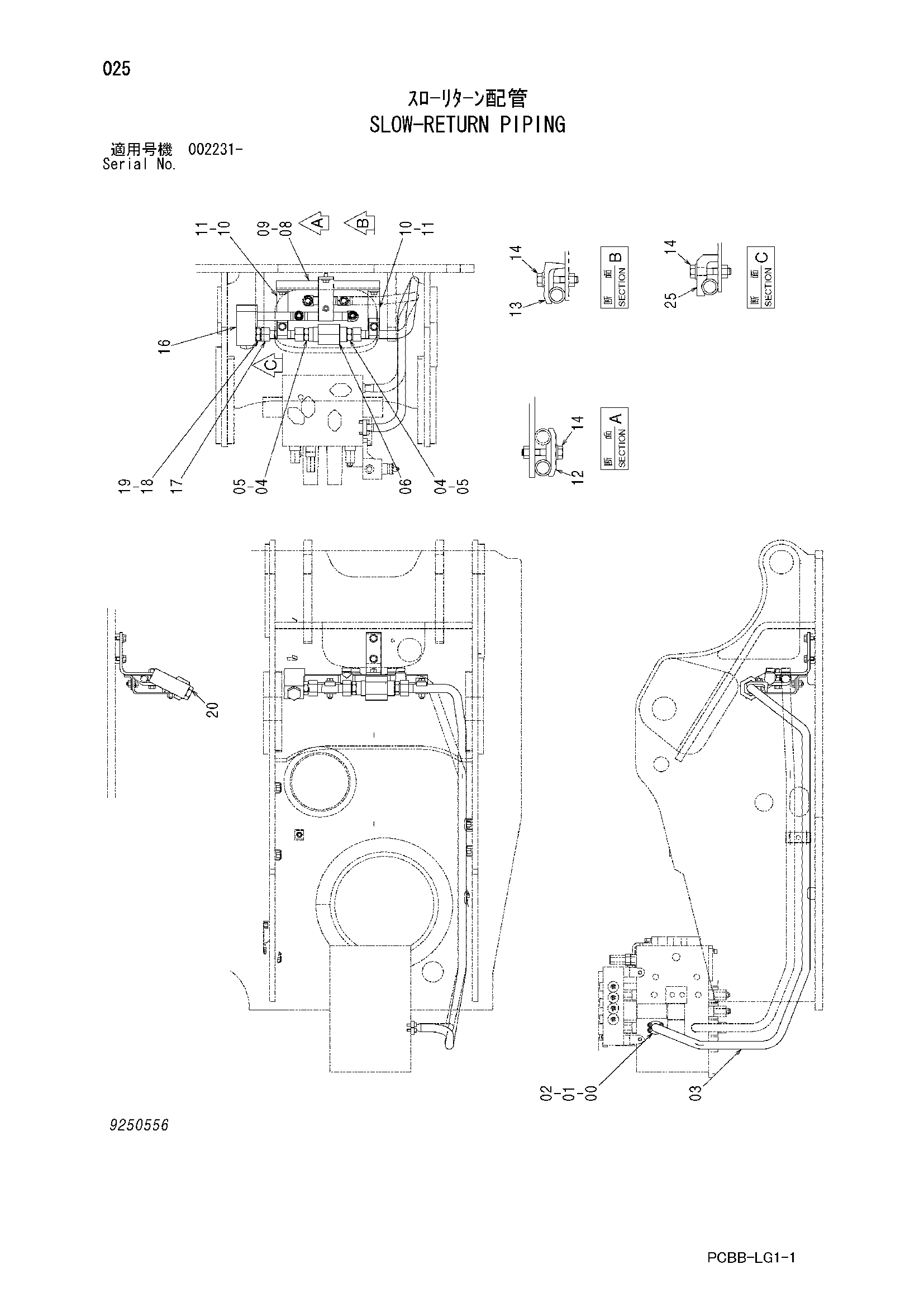

Заводская схема «Слов-обратные трубопроводы» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4510173 | Разъёмный фланец | 2 |
| 01 | J780825 | Болт с внутренним шестигранником | 4 |
| 02 | 4510167 | Уплотнительное кольцо | 1 |
| 03 | 8100570 | Трубка | 1 |
| 04 | A853188 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 9075046 | Клапан замедленного возврата | 1 |
| 08 | 8100568 | Кронштейн | 1 |
| 09 | J271225 | Болт с шайбой | 2 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 9764349 | Кронштейн | 2 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4189859 | Хомут трубки | 1 |
| 13 | 4190126 | Хомут трубки | 1 |
| 14 | J271260 | Болт с шайбой | 3 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8100616 | Трубка | 1 |
| 17 | 9764469 | Трубка | 1 |
| 18 | A853188 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 1 |
| 20 | A885008 | Пробка | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4676768 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
