Основные гидролинии (быстросъёмное устройство)(моноблочный стрела) — HITACHI ZX160W

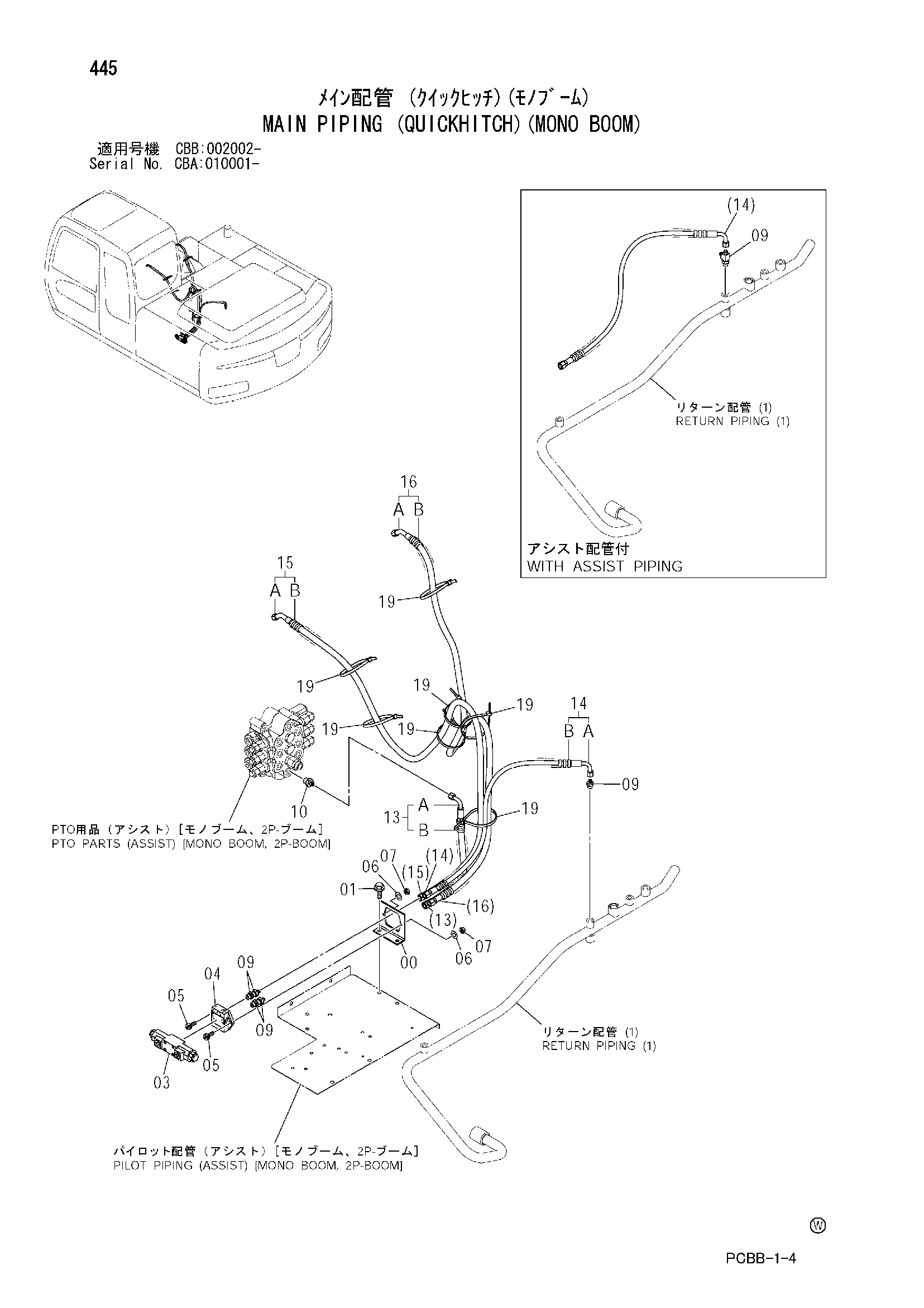

Заводская схема «Основные гидролинии (быстросъёмное устройство)(моноблочный стрела)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291461 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4602676 | Электромагнитный клапан | 1 |
| 04 | 4465103 | Пластина клапан | 1 |
| 05 | J780620 | Болт с внутренним шестигранником | 2 |
| 06 | A590906 | Пружинная шайба | 2 |
| 07 | M500605 | Гайка | 2 |
| 09 | A852133 | Адаптер | 5 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852143 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9234637 | Шланг в сборе | 1 |
| 13A | 4613811 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9234628 | Шланг в сборе | 1 |
| 14A | 4613784 | Шланг (QT) | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 9235474 | Шланг в сборе | 1 |
| 15A | 4614825 | Шланг (QL) | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 16 | 9235475 | Шланг в сборе | 1 |
| 16A | 4614826 | Шланг (QR) | 1 |
| 16B | 4327294 | Защитный кожух | 5 |
| 19 | 4121859 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
