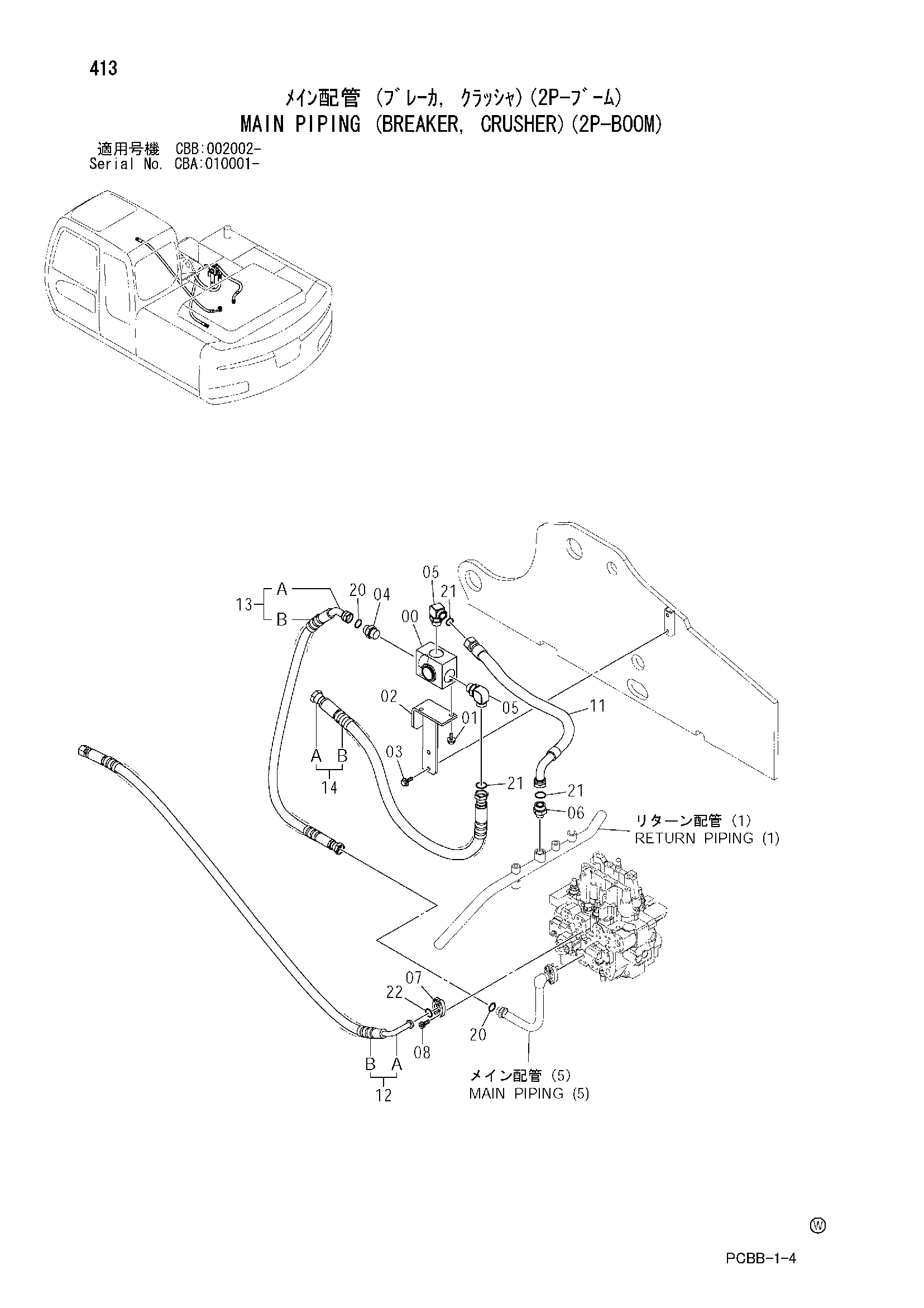

Основные гидролинии (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX160W
Заводская схема «Основные гидролинии (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455599 | Клапан селектор | 1 |
| 01 | J011230 | Болт с шайбой | 2 |
| 01 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 02 | 8091536 | Кронштейн | 1 |
| 03 | J021030 | Болт с шайбой | 2 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 04 | A853186 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853388 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A853168 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 11 | 4429868 | Шланг | 1 |
| 12 | 9224217 | Шланг в сборе | 1 |
| 12A | 4600320 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 5 |
| 13 | 9227014 | Шланг в сборе | 1 |
| 13A | 4425787 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 6 |
| 14 | 9227798 | Шланг в сборе | 1 |
| 14A | 4250888 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 4 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4187328 | Уплотнительное кольцо | 3 |
| 22 | 971489 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
