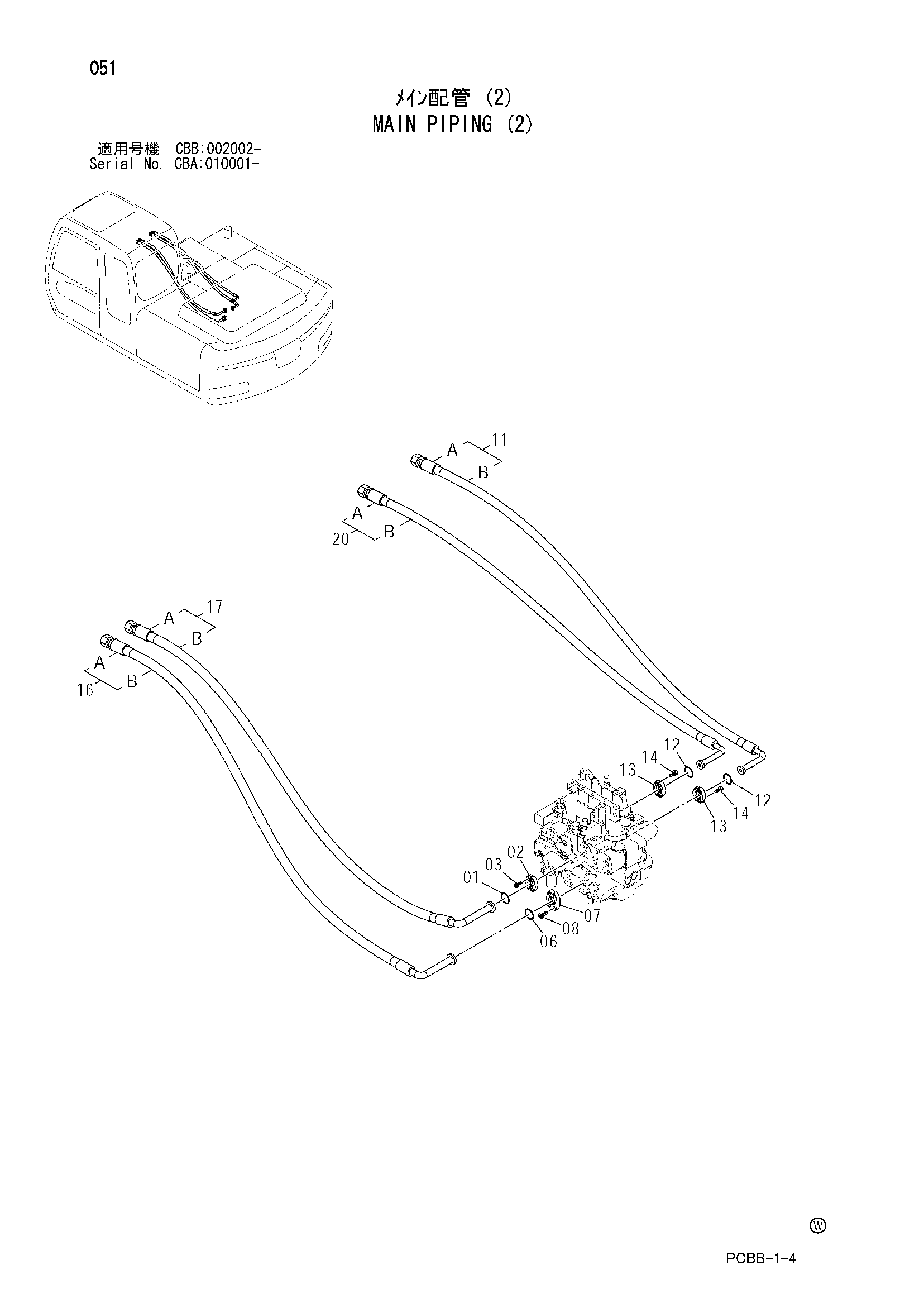

Основные гидролинии (2) — HITACHI ZX160W
Заводская схема «Основные гидролинии (2)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 11 | 9228103 | Шланг в сборе (моноблочный стрела) | 1 |
| 11A | 4605846 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 11 | 9209493 | Шланг в сборе (2P-BOOM) | 1 |
| 11A | 4467271 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 4510167 | Уплотнительное кольцо | 2 |
| 13 | 4510173 | Разъёмный фланец | 4 |
| 14 | J780825 | Болт с внутренним шестигранником | 8 |
| 16 | 9228666 | Шланг в сборе (моноблочный стрела) | 1 |
| 16A | 4236702 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
| 16 | 9209490 | Шланг в сборе (2P-BOOM) | 1 |
| 16A | 4467268 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
| 17 | 9228104 | Шланг в сборе (моноблочный стрела) | 1 |
| 17A | 4605847 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 3 |
| 17 | 9209491 | Шланг в сборе (2P-BOOM) | 1 |
| 17A | 4467269 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 3 |
| 20 | 9228102 | Шланг в сборе (моноблочный стрела) | 1 |
| 20A | 4605835 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 3 |
| 20 | 9220211 | Шланг в сборе (2P-BOOM) | 1 |
| 20A | 4480291 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
