Пилотные гидролинии (D-1) — HITACHI ZX160W

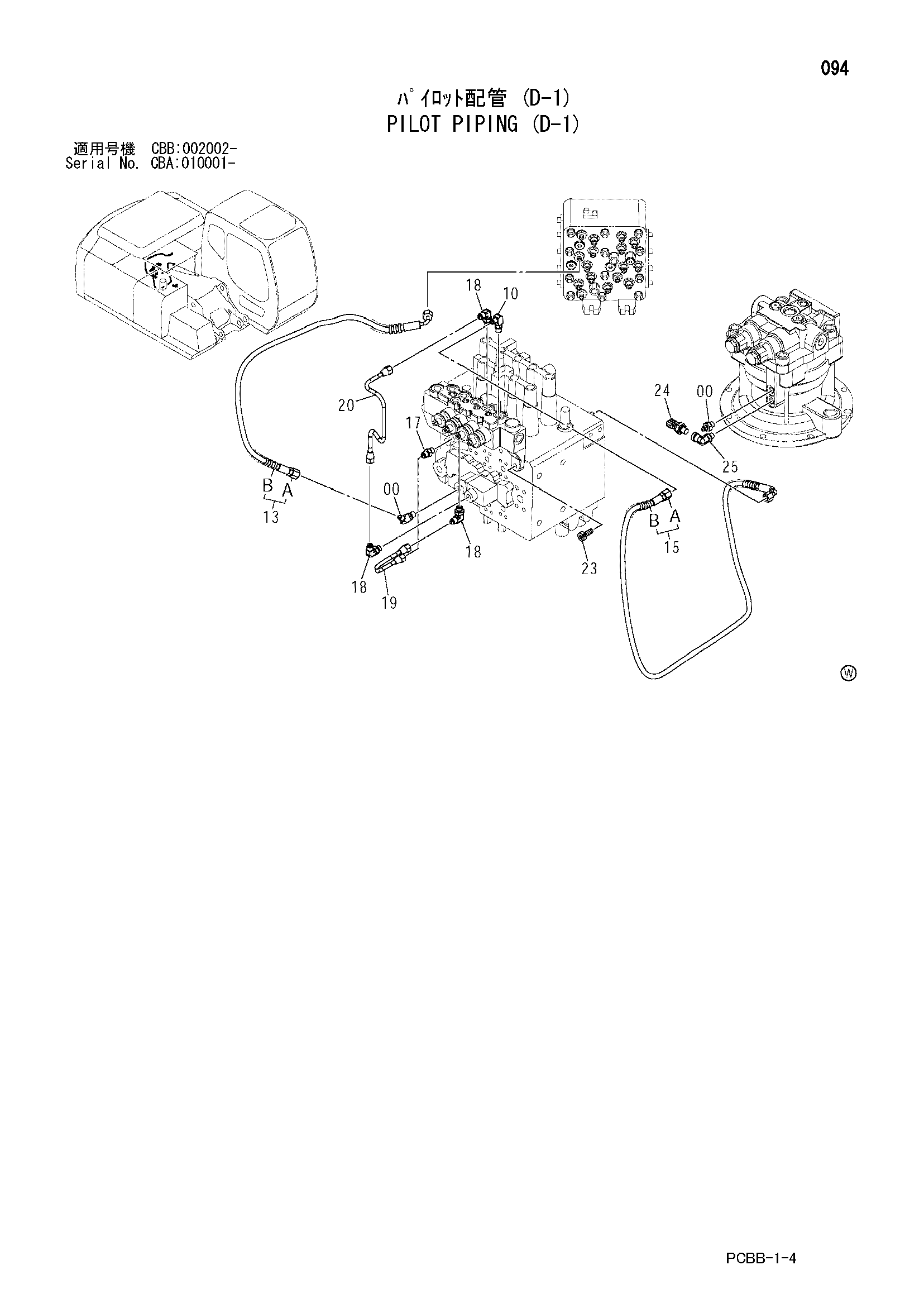

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9200071 | Шланг в сборе | 1 |
| 13A | 4442442 | Шланг | 1 |
| 13B | 4327315 | Защитный кожух | 1 |
| 15 | 9221987 | Шланг в сборе | 1 |
| 15A | 4484584 | Шланг (DY) | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 17 | 4255304 | Штуцер трубки | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4293950 | Угловой штуцер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4480238 | Трубка | 1 |
| 20 | 4469212 | Трубка | 1 |
| 23 | J781030 | Болт с внутренним шестигранником | 2 |
| 24 | 4436535 | Датчик давления | 1 |
| 25 | 4376846 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
