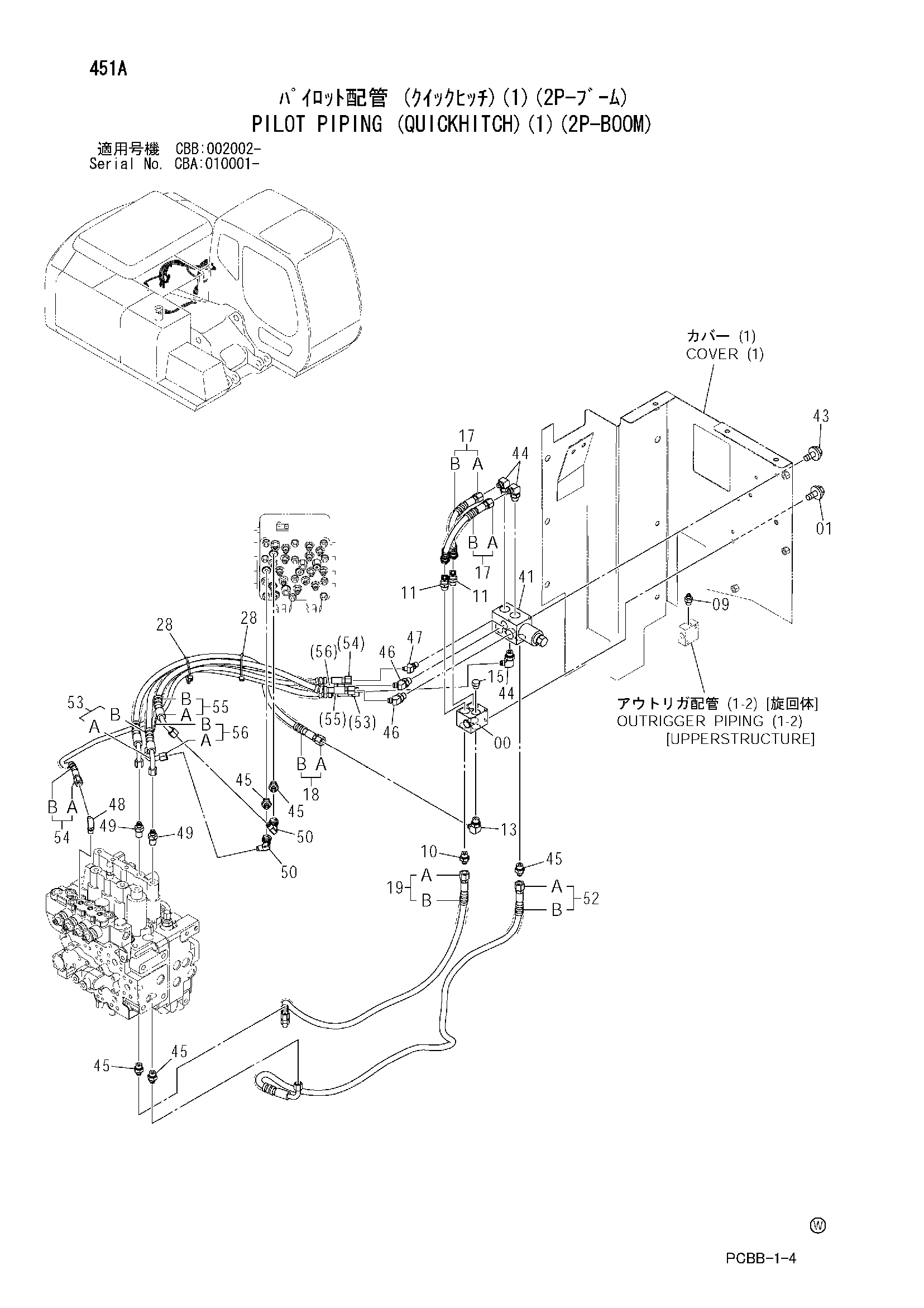

Пилотные гидролинии (быстросъёмное устройство)(1)(2P-BOOM) — HITACHI ZX160W
Заводская схема «Пилотные гидролинии (быстросъёмное устройство)(1)(2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852233 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9234606 | Шланг в сборе | 2 |
| 17A | 4613763 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9234630 | Шланг в сборе | 1 |
| 18A | 4613805 | Шланг (Q14) | 1 |
| 18B | 4327293 | Защитный кожух | 3 |
| 19 | 9234629 | Шланг в сборе | 1 |
| 19A | 4613785 | Шланг (Q13) | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 28 | 4055312 | Ленточный зажим | 2 |
| 41 | 4462737 | Электромагнитный клапан | 1 |
| 43 | J260814 | Болт с шайбой | 2 |
| 43A | J900816 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | A852333 | Угловой штуцер | 3 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852133 | Адаптер | 5 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852233 | Угловой штуцер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852222 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852322 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4202422 | Адаптер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4239976 | Унион S | 2 |
| 52 | 9230097 | Шланг в сборе | 1 |
| 52A | 4606371 | Шланг (C9) | 1 |
| 52B | 4327293 | Защитный кожух | 4 |
| 53 | 9230098 | Шланг в сборе | 1 |
| 53A | 4606425 | Шланг (C10) | 1 |
| 53B | 4327293 | Защитный кожух | 2 |
| 54 | 9230099 | Шланг в сборе | 1 |
| 54A | 4606426 | Шланг (DE) | 1 |
| 54B | 4327293 | Защитный кожух | 2 |
| 55 | 9230158 | Шланг в сборе | 1 |
| 55A | 4607397 | Шланг (S13) | 1 |
| 55B | 4327293 | Защитный кожух | 2 |
| 56 | 9230100 | Шланг в сборе | 1 |
| 56A | 4608369 | Шланг (S14) | 1 |
| 56B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
