Гидромотор (ход) — HITACHI ZX160W

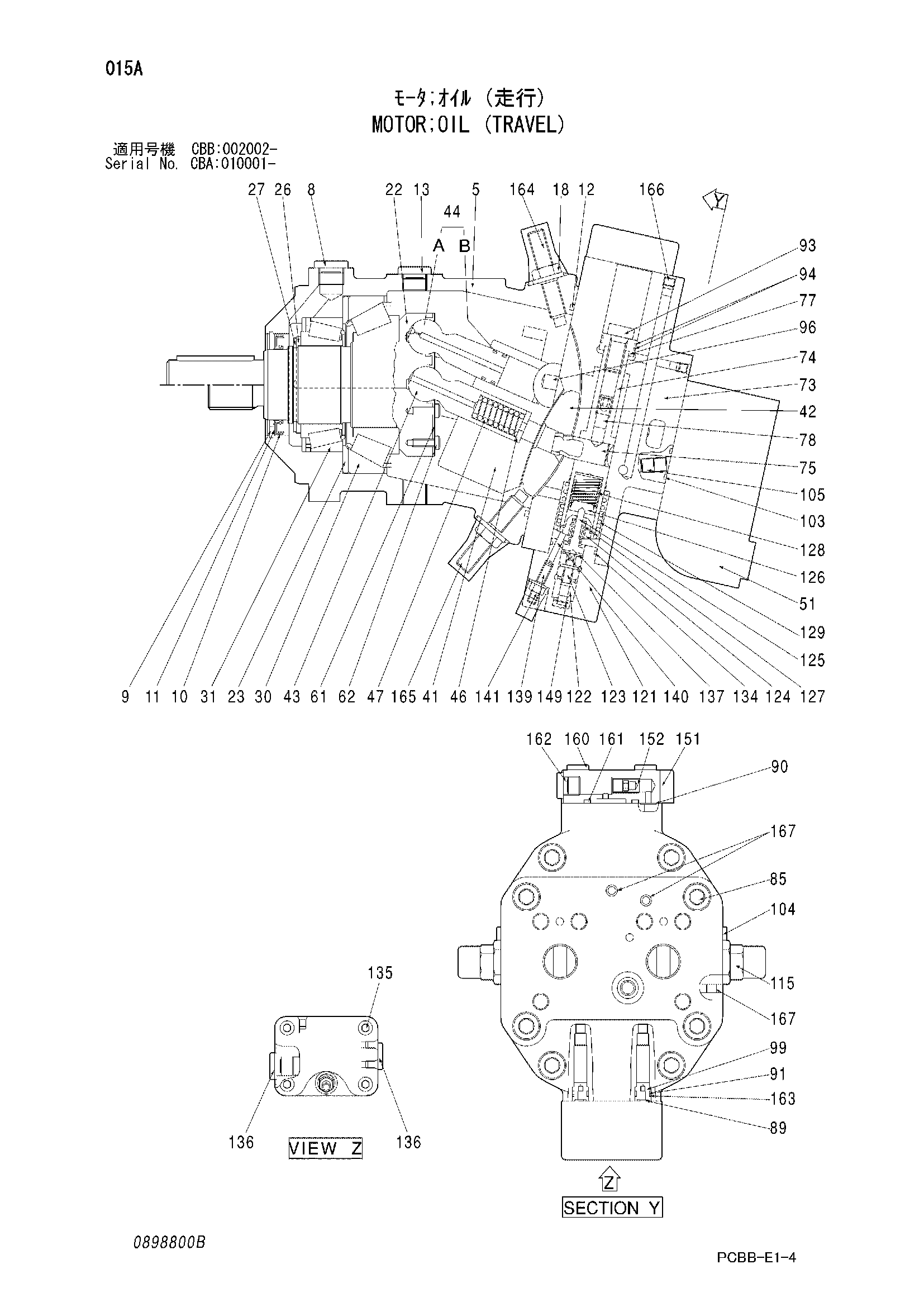

Заводская схема «Гидромотор (ход)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458181 | Гидромотор | 1 | |
| 5 | 0898801 | Корпус | 1 |
| 8 | 0898802 | Пробка | 1 |
| 9 | 0898803 | Стопорное кольцо | 1 |
| 10 | 0898804 | Уплотнительное кольцо | 1 |
| 11 | 0898805 | Опорное кольцо | 1 |
| 12 | 0898806 | Уплотнительное кольцо | 1 |
| 13 | 0898802 | Пробка | 1 |
| 18 | 0898808 | Гайка | 2 |
| 22 | 0898809 | Вал привод | 1 |
| 23 | 0898810 | Регулировочная шайба | 1 |
| 26 | 0898811 | Кольцо бакк-уп 3.15mm | 1 |
| 26 | 0898812 | Кольцо бакк-уп 3.20mm | 1 |
| 26 | 0898813 | Кольцо бакк-уп 3.25mm | 1 |
| 26 | 0898814 | Кольцо бакк-уп 3.30mm | 1 |
| 26 | 0898815 | Кольцо бакк-уп 3.35mm | 1 |
| 26 | 0898816 | Кольцо бакк-уп 3.40mm | 1 |
| 26 | 0898817 | Кольцо: бакк-уп 3.45mm | 1 |
| 26 | 0898818 | Кольцо бакк-уп 3.50mm | 1 |
| 27 | 0898819 | Стопорное кольцо | 1 |
| 30 | 0898820 | Роликовый подшипник | 1 |
| 31 | 0898821 | Роликовый подшипник | 1 |
| 41 | 0898822 | Гидроцилиндр | 1 |
| 42 | 0898823 | Пластина | 1 |
| 43 | 0898824 | Палец центральный | 1 |
| 44 | 0898825 | Поршень в сборе | 7 |
| 44A | 0898826 | Поршень | 1 |
| 44B | 0898827 | Кольцо | 2 |
| 46 | 0898828 | Регулировочная шайба 4.5mm | 1 |
| 46 | 0898829 | Регулировочная шайба 4.6mm | 1 |
| 46 | 0898830 | Регулировочная шайба 4.7mm | 1 |
| 46 | 0898831 | Регулировочная шайба 4.8mm | 1 |
| 46 | 0898832 | Регулировочная шайба 4.9mm | 1 |
| 46 | 0898833 | Регулировочная шайба 5.0mm | 1 |
| 47 | 0898834 | Пружина | 1 |
| 51 | 4614460 | Тормозной клапан | 1 |
| 61 | 0898835 | Пластина | 1 |
| 62 | 0898836 | Винт | 14 |
| 73 | 0915901 | Пластина | 1 |
| 74 | 0898838 | Поршень | 1 |
| 75 | 0898839 | Труннион | 1 |
| 77 | 0898840 | Поршень | 1 |
| 78 | 0898841 | Палец | 1 |
| 85 | 0898842 | Болт с внутренним шестигранником | 8 |
| 89 | 0898843 | Уплотнительное кольцо | 2 |
| 90 | 0898844 | Уплотнительное кольцо | 3 |
| 91 | 0898845 | Уплотнительное кольцо | 2 |
| 93 | 0898846 | Болт с внутренним шестигранником | 1 |
| 94 | 0898847 | Кольцо | 3 |
| 96 | 0898848 | Палец | 2 |
| 99 | 0915902 | Пробка | 2 |
| 103 | 0898850 | Уплотнительное кольцо | 1 |
| 104 | 0838619 | Пробка | 2 |
| 105 | 0898851 | Палец | 2 |
| 115 | 4690012 | Предохранительный клапан | 2 |
| 121 | 0898853 | Корпус | 1 |
| 122 | 0898854 | Втулка | 1 |
| 123 | 0898855 | Поршень | 1 |
| 124 | 0898856 | Втулка | 1 |
| 125 | 0898857 | Втулка | 1 |
| 126 | 0898858 | Втулка | 1 |
| 127 | 0898859 | Пружина | 1 |
| 128 | 0898860 | Пружина | 1 |
| 129 | 0898861 | Пружина | 1 |
| 134 | 0898862 | Уплотнительное кольцо | 1 |
| 135 | 0898863 | Болт с внутренним шестигранником | 4 |
| 136 | 0838619 | Пробка | 2 |
| 137 | 0898864 | Стопорное кольцо | 1 |
| 139 | 0898865 | Палец | 1 |
| 140 | 0898866 | Палец | 1 |
| 141 | 0838604 | Гайка | 1 |
| 149 | 0898867 | Стопорное кольцо | 1 |
| 151 | 0898868 | Крышка | 1 |
| 152 | 0898869 | Винт | 1 |
| 160 | 0898870 | Болт с внутренним шестигранником | 4 |
| 161 | 0898871 | Уплотнительное кольцо | 1 |
| 162 | 0838619 | Пробка | 1 |
| 163 | 0915903 | Кольцо буккуп | 2 |
| 164 | 0898872 | Палец | 1 |
| 165 | 0898873 | Палец | 1 |
| 166 | 0838617 | Пробка | 1 |
| 167 | 0838603 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
