Рама — HITACHI ZX160W

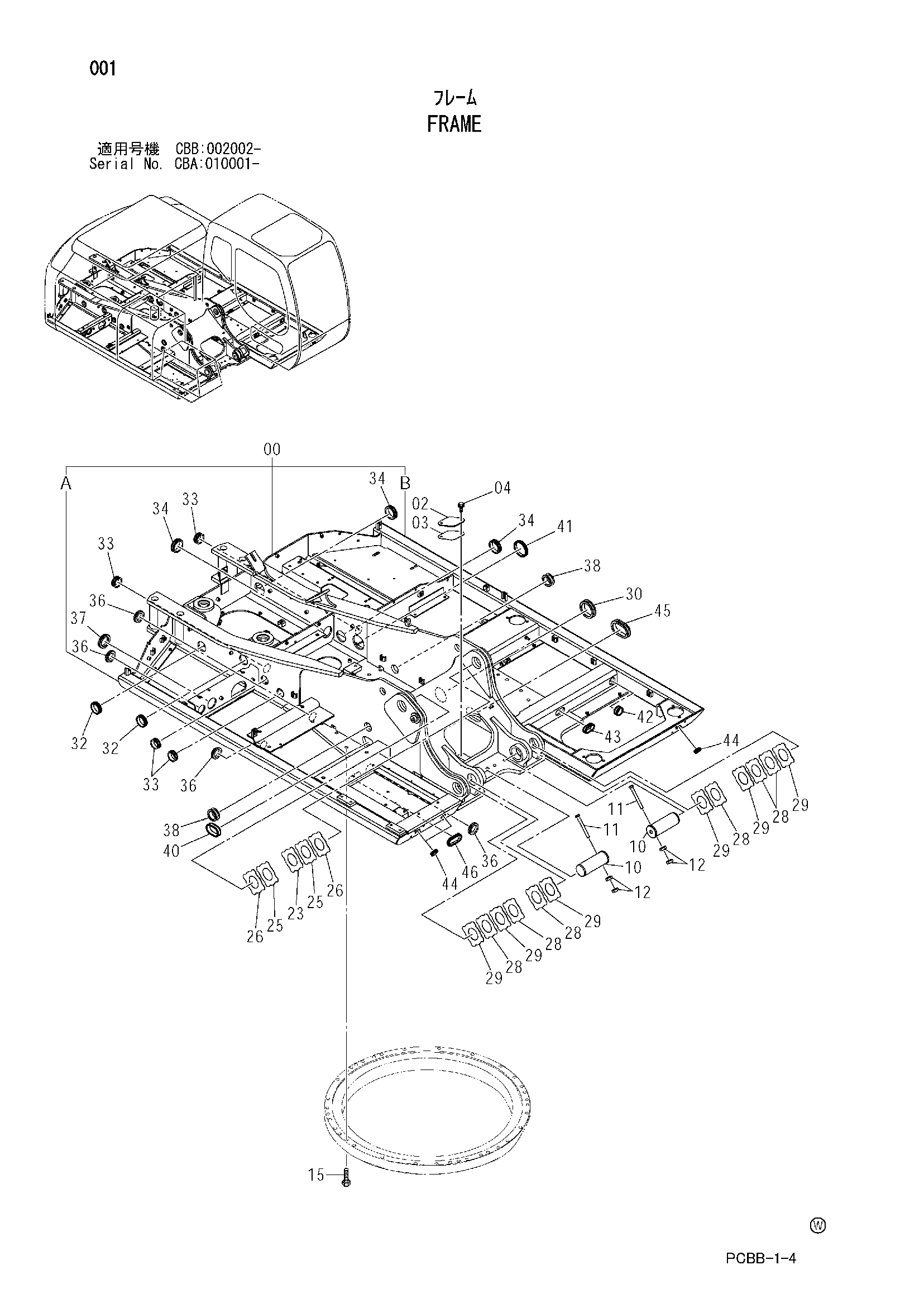

Заводская схема «Рама» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007976 | Рама основной | 1 |
| 00A | 3093408 | Трубка | 1 |
| 00B | 3093357 | Трубка | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | 3091211 | Палец | 2 |
| 11 | 4435129 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | J922095 | Болт | 31 |
| 23 | 4462624 | Упорная пластина 1.5mm | 1 |
| 25 | 4444286 | Упорная пластина 1.0mm | 2 |
| 26 | 4444287 | Упорная пластина 2.0mm | 2 |
| 28 | 4444286 | Упорная пластина 1.0mm | 6 |
| 29 | 4444287 | Упорная пластина 2.0mm | 6 |
| 30 | 4190960 | Резиновая втулка | 1 |
| 32 | 4389040 | Резиновая втулка | 2 |
| 33 | 4201749 | Резиновая втулка | 4 |
| 34 | 4292762 | Резиновая втулка | 3 |
| 36 | 4509404 | Резиновая втулка | 4 |
| 37 | 4211191 | Резиновая втулка | 1 |
| 38 | 4338858 | Резиновая втулка | 2 |
| 40 | 4259765 | Резиновая втулка | 1 |
| 41 | 4232527 | Резиновая втулка | 1 |
| 42 | 4200176 | Резиновая втулка | 1 |
| 43 | 4240700 | Резиновая втулка | 1 |
| 44 | 4312368 | Резиновая втулка | 2 |
| 44 | 4312368 | Резиновая втулка | 3 |
| 45 | 4276337 | Резиновая втулка | 1 |
| 46 | 4213559 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
