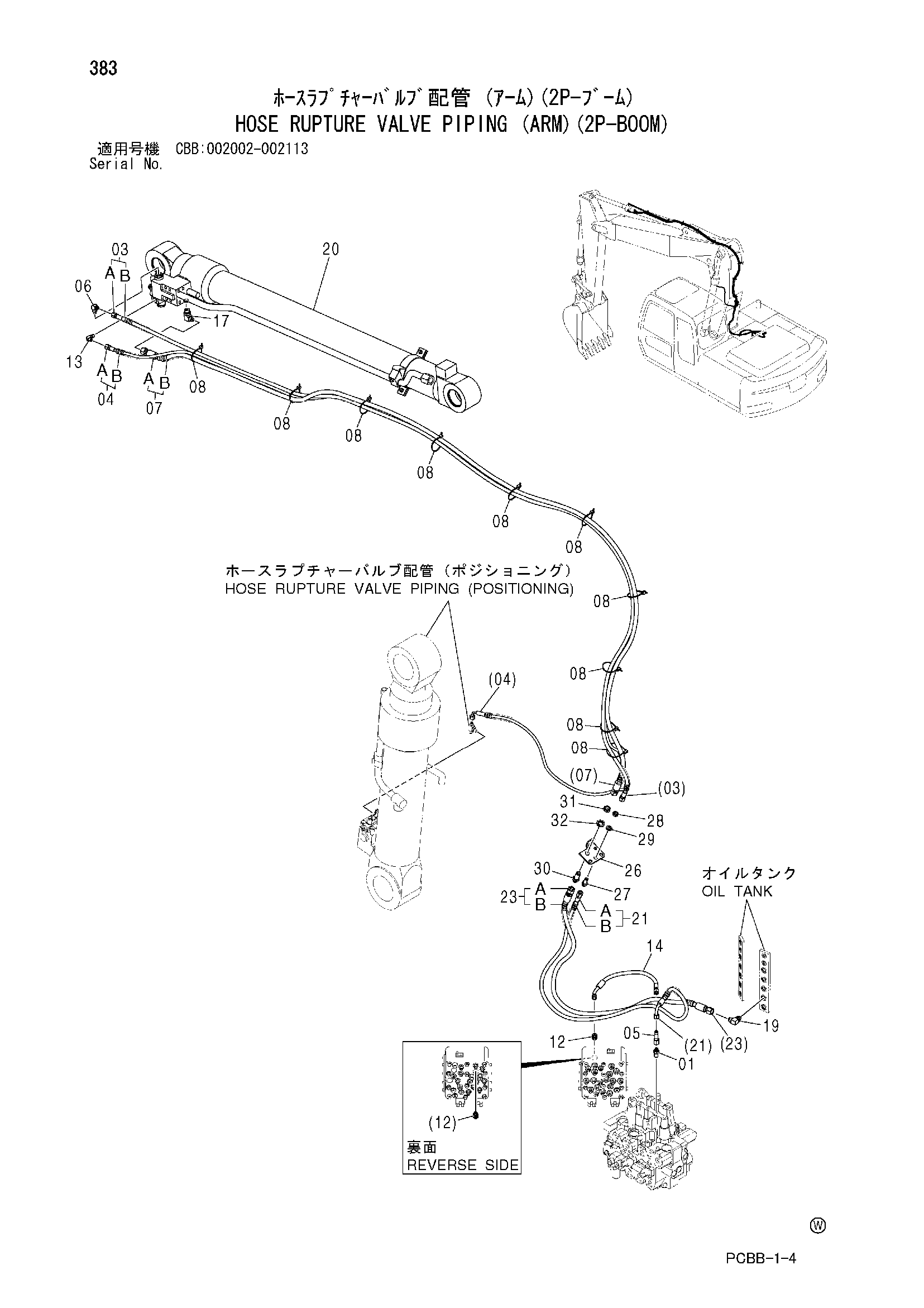

Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM) — HITACHI ZX160W
Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9228554 | Шланг в сборе | 1 |
| 03A | 4606594 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 17 |
| 04 | 9228555 | Шланг в сборе | 1 |
| 04A | 4606595 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 11 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9228556 | Шланг в сборе | 1 |
| 07A | 4606596 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 16 |
| 08 | 4055312 | Ленточный зажим | 10 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436264 | Шланг | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852334 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4603016 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
