Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX160W

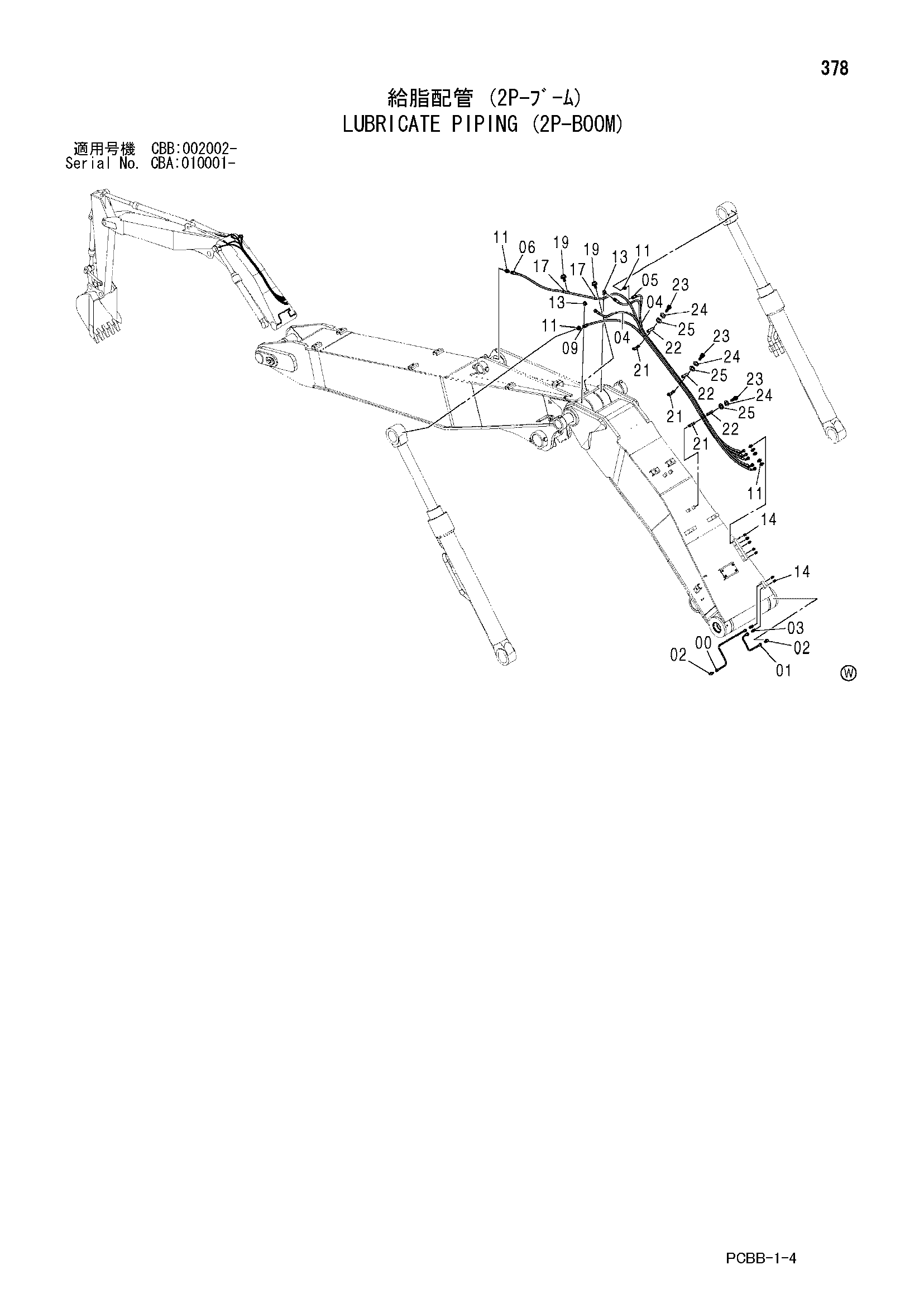

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448998 | Трубка | 1 |
| 01 | 4448999 | Трубка | 1 |
| 02 | 4345297 | Штуцер трубки | 2 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 04 | 4466588 | Пластиковый шланг | 2 |
| 05 | 4466585 | Пластиковый шланг | 1 |
| 06 | 4466591 | Пластиковый шланг | 1 |
| 09 | 4466587 | Пластиковый шланг | 1 |
| 11 | 4154651 | Адаптер | 8 |
| 13 | 4298746 | Угловой штуцер | 2 |
| 14 | J75482 | Пресс-маслёнка | 7 |
| 17 | 4190261 | Зажим | 2 |
| 19 | J011016 | Болт с шайбой | 2 |
| 19 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 21 | 4474796 | Хомут шланга | 3 |
| 22 | 4474797 | Хомут шланга | 3 |
| 23 | J780620 | Болт с внутренним шестигранником | 6 |
| 24 | A590906 | Пружинная шайба | 6 |
| 25 | A590106 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
