Основные гидролинии (4) — HITACHI ZX160W

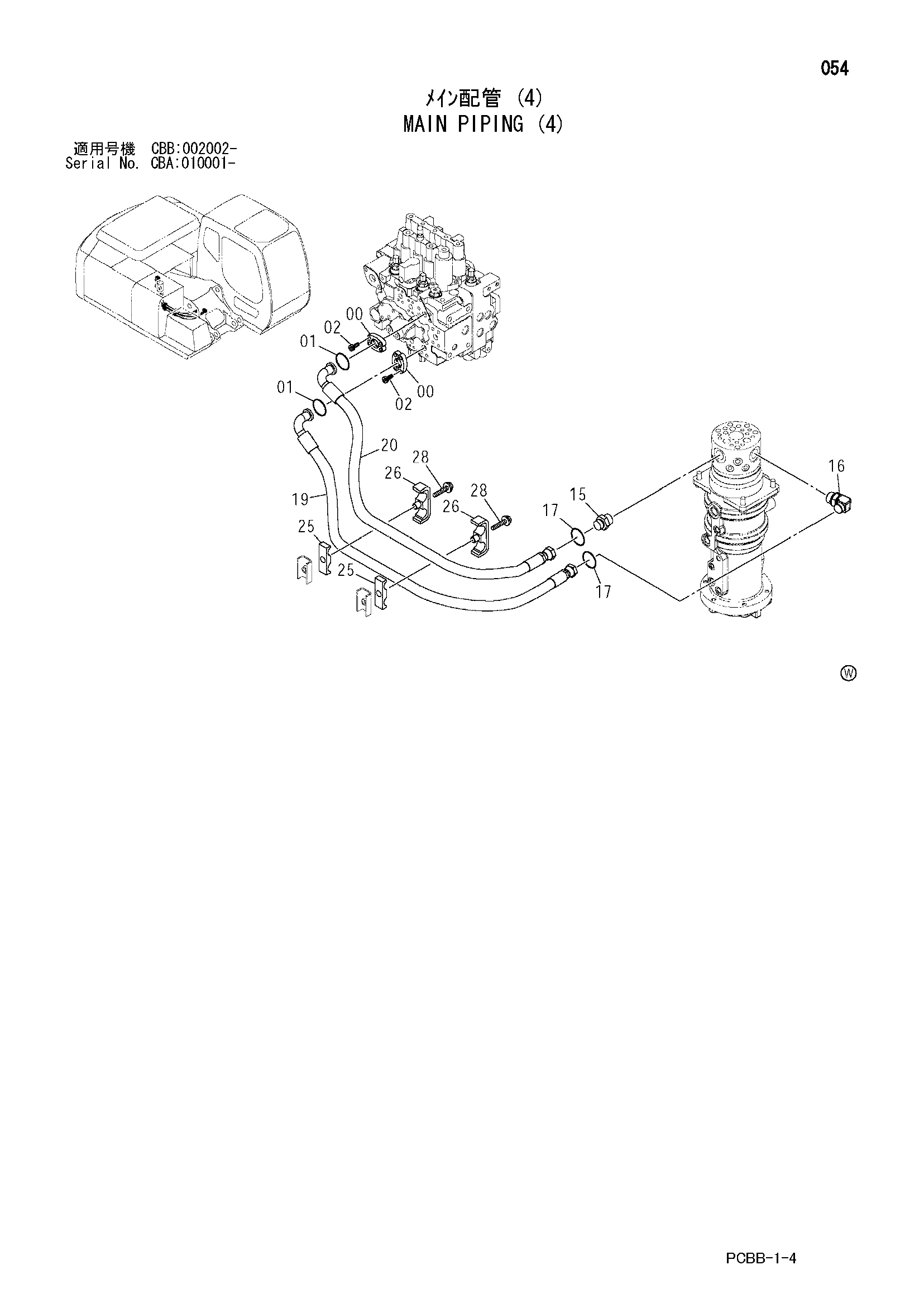

Заводская схема «Основные гидролинии (4)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 4 |
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 15 | A853186 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853386 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 4236718 | Шланг | 1 |
| 20 | 4480292 | Шланг | 1 |
| 25 | 3072291 | Резиновая прокладка | 2 |
| 26 | 8062021 | Хомут | 2 |
| 28 | J011275 | Болт с шайбой | 2 |
| 28 | J271275 замена: J901275 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
