2P-BOOM — HITACHI ZX160W

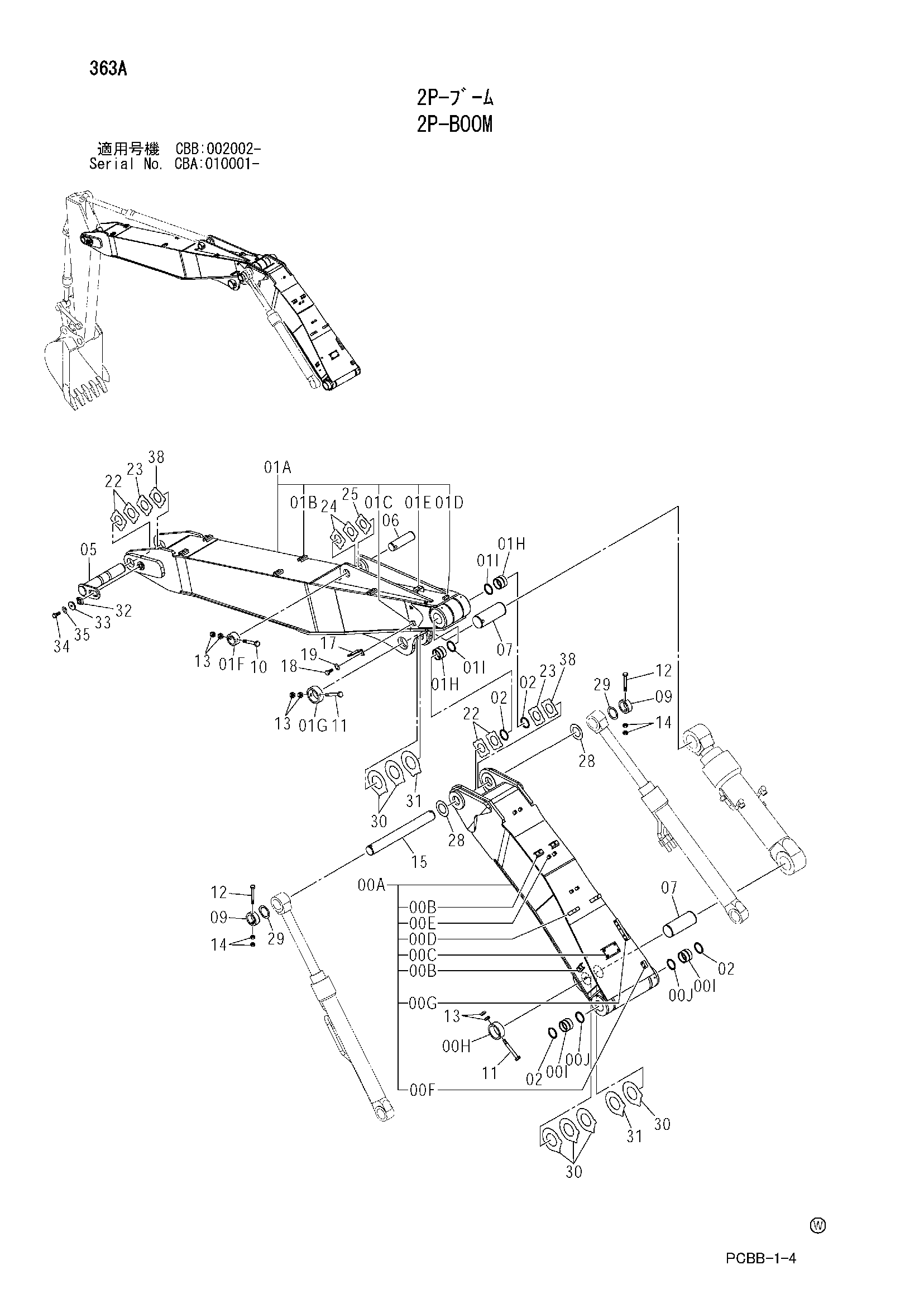

Заводская схема «2P-BOOM» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A-J	7041020	Стрела фирст в сборе	1
00A	5007936	Стрела фирст	1
00B	9738322	Седло винта	4
00C	9757701	Седло винта	1
00D	4334594	Седло винта	2
00E	4474852	Блок	6
00F	4218354	Блок	1
00G	4208631	Блок	1
00H	4205110	Ограничитель	1
00I	4447016	Втулка	2
00J	4067902	Пылезащитное уплотнение	2
01A-I	7041021	Стрела секонд в сборе	1
01A	5007937	Стрела секонд	1
01B	9738322	Седло винта	6
01C	4224632	Седло винта	1
01D	4195689	Седло винта	2
01E	9758879	Седло винта	1
01F	4434952	Ограничитель	1
01G	4205110	Ограничитель	1
01H	4447016	Втулка	2
01I	4067902	Пылезащитное уплотнение	2
02	4067902	Пылезащитное уплотнение	4
05	8082872	Палец	1
06	3090347	Палец	1
07	3093877	Палец	2
09	4435240	Ограничитель	2
10	4435125	Стопорный палец	1
11	4435584	Стопорный палец	2
12	4435129	Стопорный палец	2
13	J950020	Гайка	6
14	J950016	Гайка	4
15	3095404	Палец	1
17	4224631	Кронштейн	1
18	J901425	Болт	1
19	A590914	Пружинная шайба	1
22	4444286	Упорная пластина 1.0mm	4
23	4444287	Упорная пластина 2.0mm	2
24	4444288	Упорная пластина 1.0mm	2
25	4444289	Упорная пластина 2.0mm	1
28	4450012	Упорная пластина 1.0mm	2
29	4447890	Упорная пластина 1.0mm	2
30	4469095	Упорная пластина 1.0mm	6
31	4469097	Упорная пластина 2.0mm	2
32	4424425	Блок	1
33	4426128	Пластина	1
34	J921840	Болт	1
35	J257218	Пружинная шайба	1
38	4462624	Упорная пластина 1.5mm	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
