Крышка (3) — HITACHI ZX160W

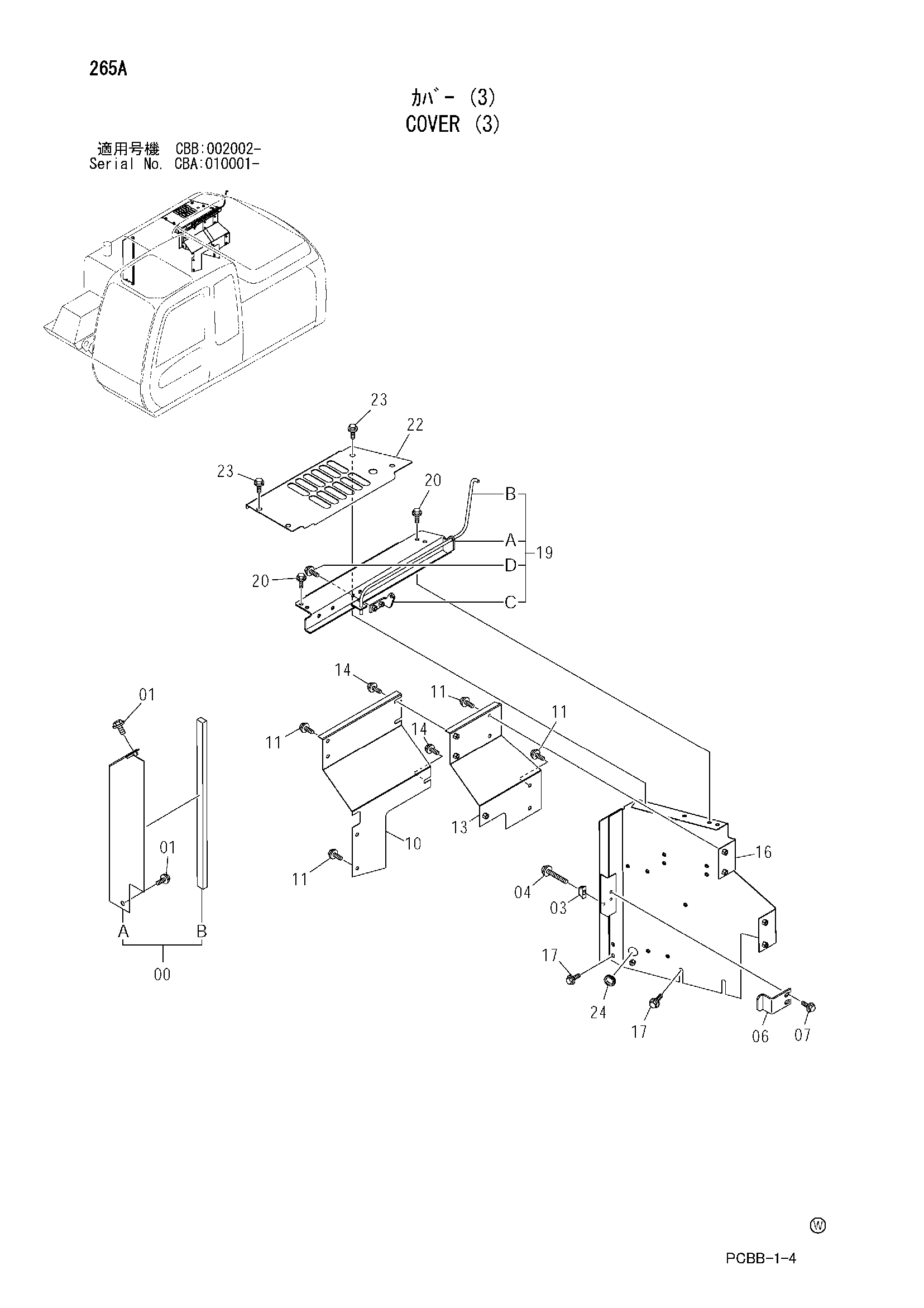

Заводская схема «Крышка (3)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086515 | Крышка в сборе | 1 |
| 00A | 7041571 | Крышка | 1 |
| 00B | 4457985 | Резиновая прокладка | 1 |
| 01 | J031030 | Болт с шайбой | 2 |
| 01 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 03 | 4424157 | Ограничитель | 1 |
| 04 | J020635 | Болт с шайбой | 1 |
| 04 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 06 | 4431357 | Ограничитель | 1 |
| 07 | J031030 | Болт с шайбой | 2 |
| 07 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 10 | 3093947 | Крышка | 1 |
| 11 | J021025 | Болт с шайбой | 8 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 13 | 8086466 | Крышка | 1 |
| 14 | J031025 | Болт с шайбой | 3 |
| 14 | J281025 замена: J901025 | Болт с шайбой | 3 |
| 16 | 7041592 | Крышка | 1 |
| 17 | J021030 | Болт с шайбой | 3 |
| 17 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 19 | 9209215 | Крышка в сборе | 1 |
| 19A | 8086589 | Крышка | 1 |
| 19B | 3087440 | Штанга торсион | 1 |
| 19C | 9754651 | Кронштейн | 1 |
| 19D | J021030 | Болт с шайбой | 2 |
| 19D | J271030 замена: J901030 | Болт с шайбой | 2 |
| 20 | J021030 | Болт с шайбой | 4 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 22 | 3094034 | Крышка | 1 |
| 23 | J031030 | Болт с шайбой | 4 |
| 23 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 24 | 4146559 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
