Шланг защита от разрыва клапан трубопроводы (позиционирование) — HITACHI ZX160W

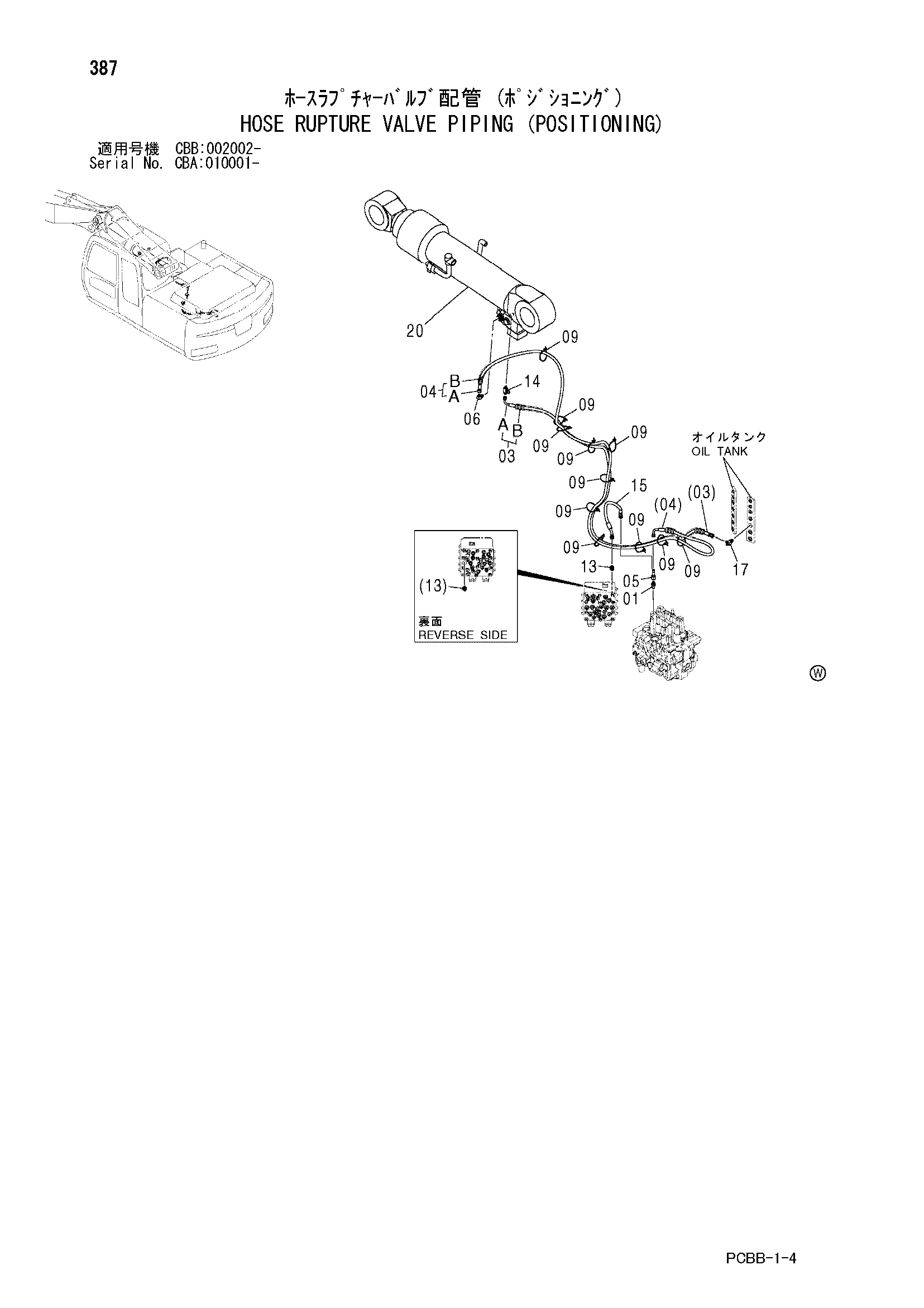

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9233791 | Шланг в сборе | 1 |
| 03A | 4606597 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 7 |
| 04 | 9228558 | Шланг в сборе | 1 |
| 04A | 4606598 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 9 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 11 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4226388 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4436264 | Шланг | 1 |
| 17 | A852433 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4485735 | Гидроцилиндр. позиционирование | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
