Аутригер трубопроводы (1-2)(верхняя платформа) — HITACHI ZX160W

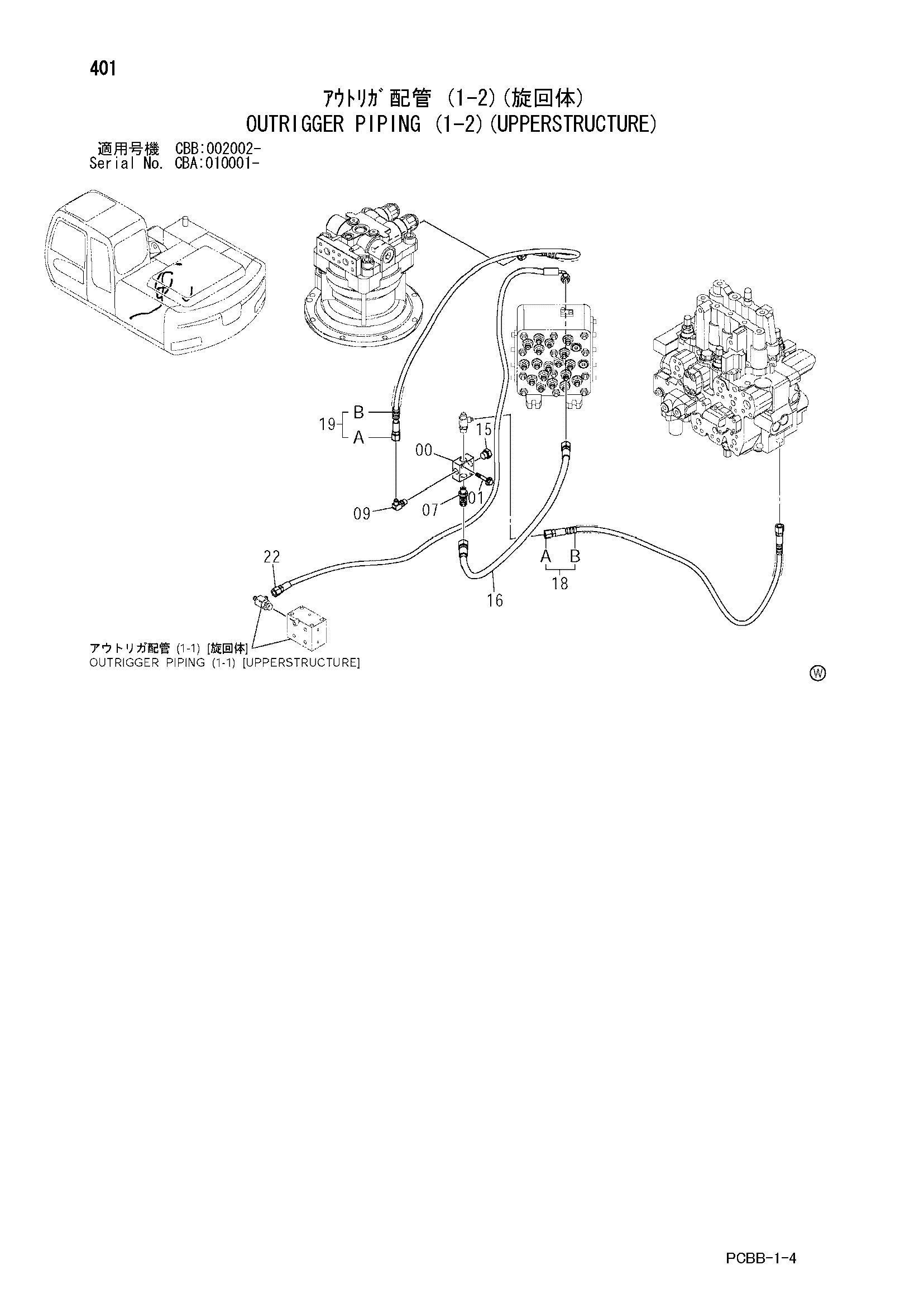

Заводская схема «Аутригер трубопроводы (1-2)(верхняя платформа)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411001 | Челночный клапан | 1 |
| 01 | J020845 | Болт с шайбой | 2 |
| 01 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4487215 | Шланг (SH) | 1 |
| 18 | 9222148 | Шланг в сборе | 1 |
| 18A | 4487217 | Шланг (SJ) | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9232879 | Шланг в сборе | 1 |
| 19A | 4487218 | Шланг (SH) | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 22 | 4487221 | Шланг (SP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
