Пилотные гидролинии (A) — HITACHI ZX160W

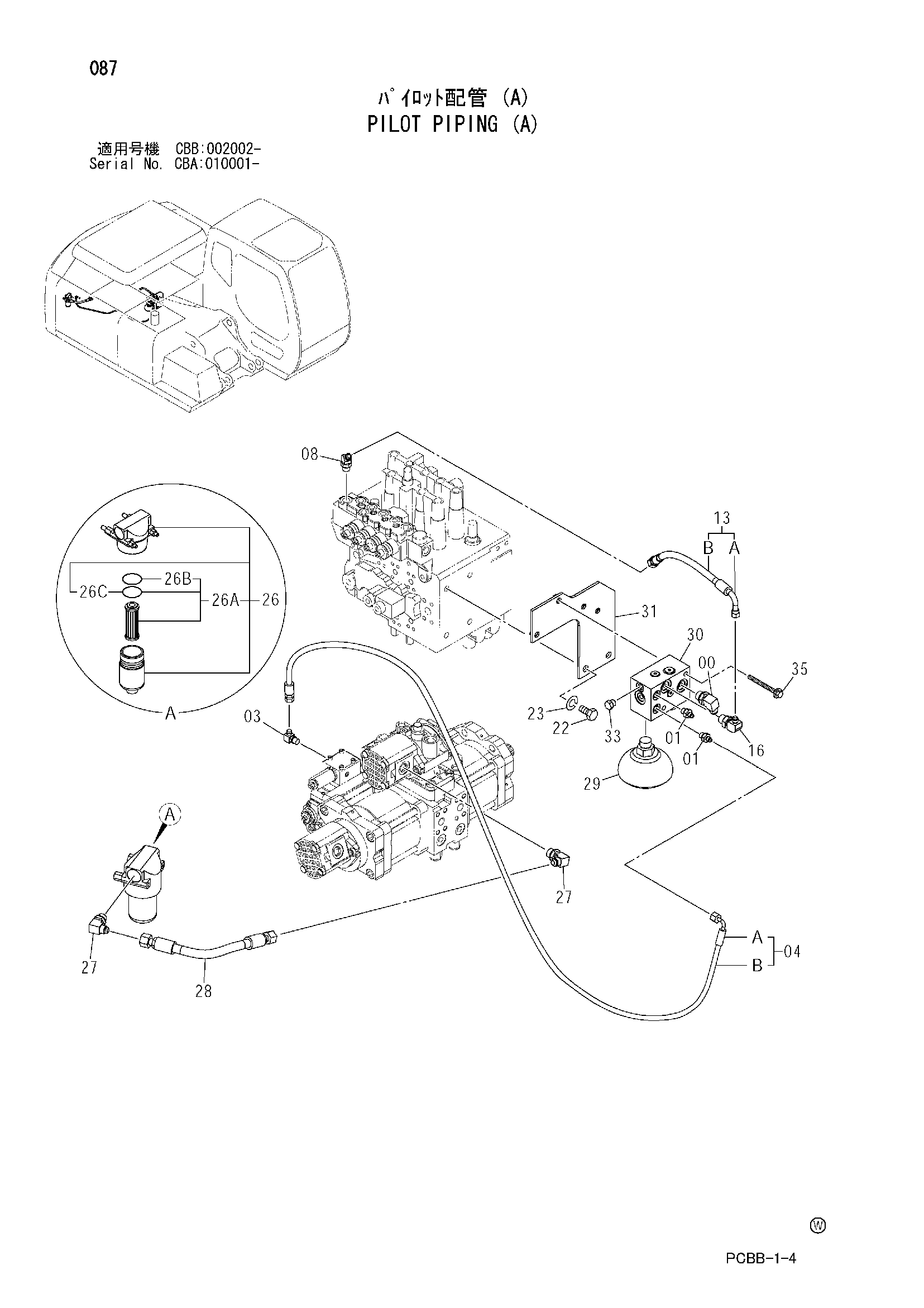

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9221930 | Шланг в сборе | 1 |
| 04A | 4484581 | Шланг (PI) | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 08 | A852233 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9224662 | Шланг в сборе | 1 |
| 13A | 4479446 | Шланг (PD) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 16 | A852343 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | J901425 | Болт | 2 |
| 23 | A590914 | Пружинная шайба | 2 |
| 26 | 4459194 | Масляный фильтр | 1 |
| 26A | 4488239 | Фильтрующий элемент | 1 |
| 26B | A811055 | Уплотнительное кольцо | 1 |
| 26C | 4661304 | Кольцо буккуп | 1 |
| 27 | A852344 | Угловой штуцер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4305253 | Шланг | 1 |
| 29 | 4459334 | Гидроаккумулятор | 1 |
| 30 | 4467200 | Предохранительный клапан | 1 |
| 31 | 9759462 | Кронштейн | 1 |
| 33 | A885002 | Пробка | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | J011090 | Болт с шайбой | 2 |
| 35 | J271090 замена: J901090 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
