Стрела 8.49m — HITACHI ZX160W

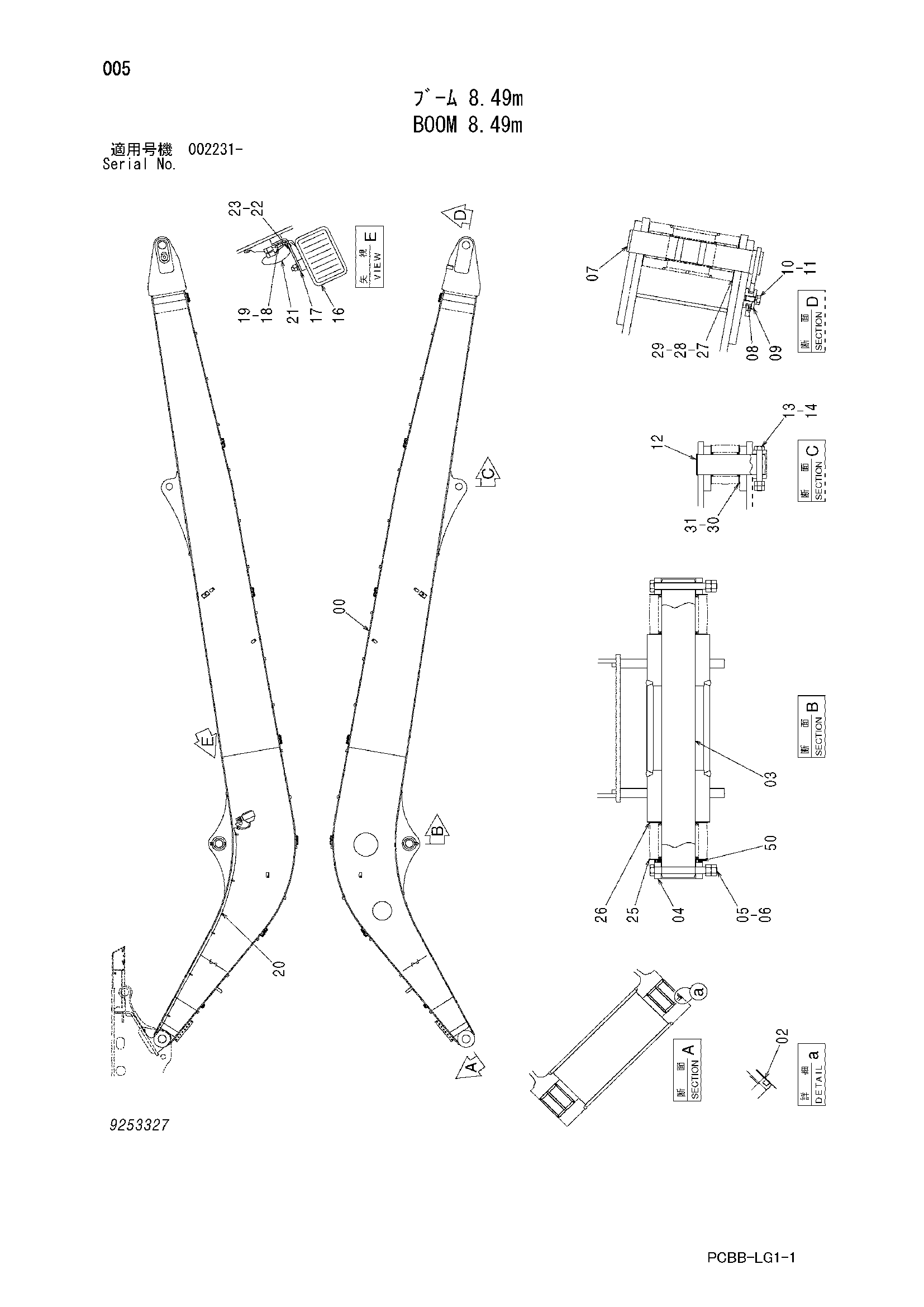

Заводская схема «Стрела 8.49m» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 3095404 | Палец | 1 |
| 04 | 4435240 | Ограничитель | 2 |
| 05 | 4435129 | Стопорный палец | 2 |
| 06 | J950016 | Гайка | 4 |
| 07 | 8082872 | Палец | 1 |
| 08 | 4424425 | Блок | 1 |
| 09 | 4426128 | Пластина | 1 |
| 10 | J921840 | Болт | 1 |
| 11 | J257218 | Пружинная шайба | 1 |
| 12 | 3090347 | Палец | 1 |
| 13 | 4435125 | Стопорный палец | 1 |
| 14 | J950020 | Гайка | 2 |
| 16 | 4336570 | Фара | 1 |
| 17 | 4224631 | Кронштейн | 1 |
| 18 | J901425 | Болт | 1 |
| 19 | A590914 | Пружинная шайба | 1 |
| 20 | 4430382 | Жгут проводов | 1 |
| 21 | 4254604 | Жгут проводов | 1 |
| 22 | M430613 | Винт | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 25 | 4447890 | Упорная пластина 1.0mm | 2 |
| 26 | 4450012 | Упорная пластина 1.0mm | 2 |
| 27 | 4444286 | Упорная пластина 1.0mm | 2 |
| 28 | 4444287 | Упорная пластина 2.0mm | 1 |
| 29 | 4462624 | Упорная пластина 1.5mm | 1 |
| 30 | 4444288 | Упорная пластина 1.0mm | 2 |
| 31 | 4444289 | Упорная пластина 2.0mm | 1 |
| 50 | 4447890 | Упорная пластина 1.0mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
