Гидроцилиндр. позиционирование — HITACHI ZX160W

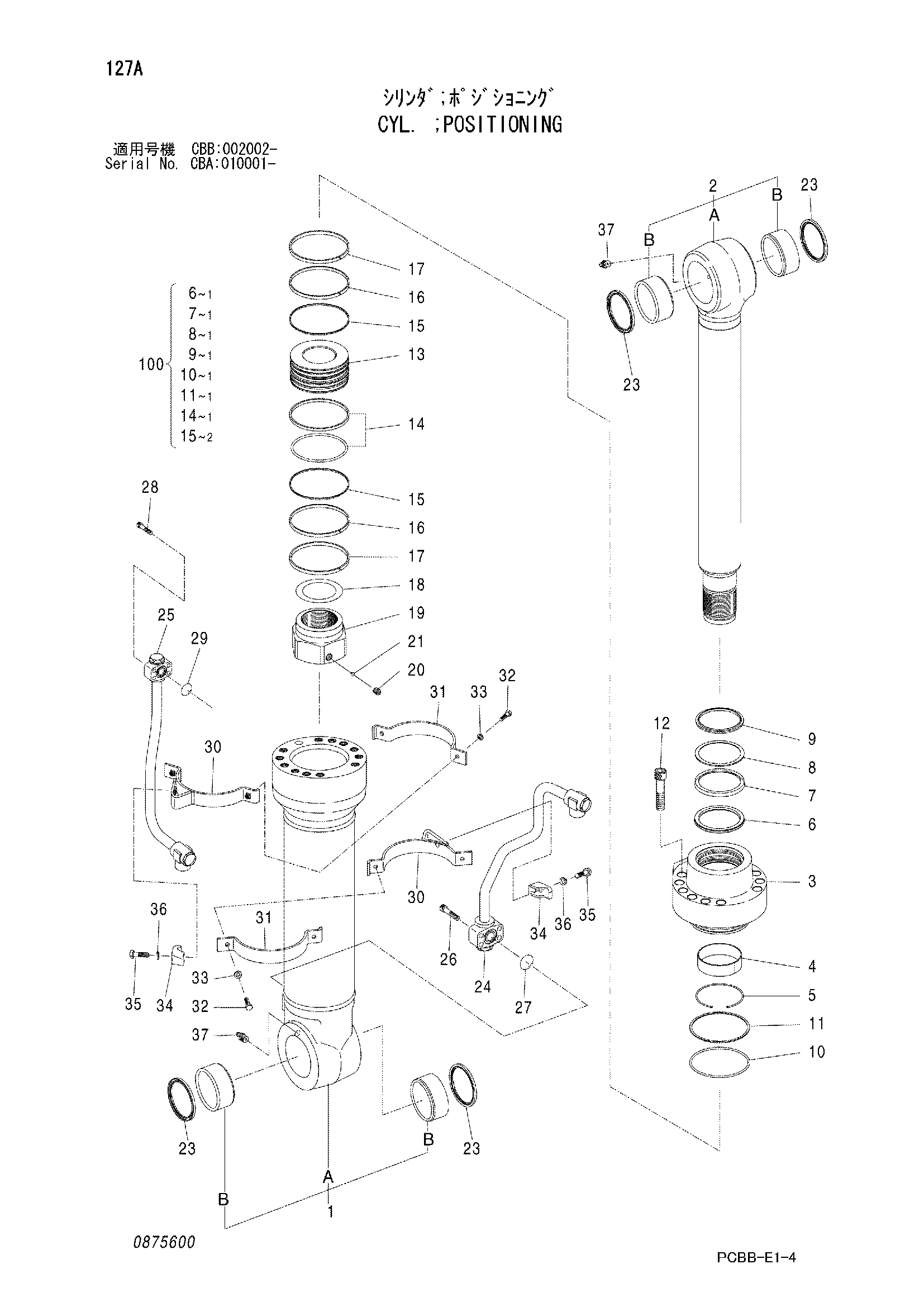

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4465567 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 0875601 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4381859 | Втулка пальца | 2 |
| 2 | 0875602 | Шток поршня в сборе | 1 |
| 2B | 4381859 | Втулка пальца | 2 |
| 3 | 0875603 | Головка гидроцилиндра | 1 |
| 4 | 0450506 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0875604 замена: 0875614 | Опорное кольцо | 1 |
| 6 | 0875614 | Опорное кольцо | 1 |
| 7 | 4069711 замена: 0875615 | Манжета Uーкольцо | 1 |
| 7 | 0875615 | Манжета Uーкольцо | 1 |
| 8 | 0262403 | Опорное кольцо | 1 |
| 9 | 4438199 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Oーкольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0875605 | Болт с внутренним шестигранником | 12 |
| 13 | 0875606 | Поршень | 1 |
| 14 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 15 | 0875607 | Опорное кольцо | 2 |
| 16 | 0420109 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0353010 | Регулировочная шайба | 1 |
| 19 | 0875608 | Гайка | 1 |
| 20 | 0353012 | Установочный винт | 1 |
| 21 | 0353011 | Стальной шарик | 1 |
| 23 | 0420110 замена: 4337631 | Грязесъёмное кольцо | 4 |
| 23 | 4337631 | Грязесъёмное кольцо | 4 |
| 24 | 0875609 замена: 0875613 | Трубка | 1 |
| 24 | 0875613 | Трубка | 1 |
| 25 | 0875610 замена: 0875701 | Трубка | 1 |
| 25 | 0875701 | Трубка | 1 |
| 26 | 0309020 | Болт с внутренним шестигранником | 4 |
| 26 | M341236 | Болт с внутренним шестигранником | 4 |
| 27 | 984614 | Уплотнительное кольцо | 1 |
| 28 | 0309019 | Болт с внутренним шестигранником | 4 |
| 28 | M341030 | Болт с внутренним шестигранником | 4 |
| 29 | 4506430 | Уплотнительное кольцо | 1 |
| 30-36 | 0875611 | Комплект лента | 2 |
| 30 | 0875612 | Лента | 1 |
| 31 | 0352721 | Лента | 1 |
| 32 | 0408815 | Болт | 2 |
| 33 | 0325913 | Шайба | 2 |
| 34 | 0309021 | Держатель | 1 |
| 35 | 0667013 | Болт | 1 |
| 36 | 0208516 | Пружинная шайба | 1 |
| 37 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4616211 замена: 4662879 | Комплект уплотнений | 1 |
| 100 | 4662879 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
