Аутригер трубопроводы (водило) — HITACHI ZX160W

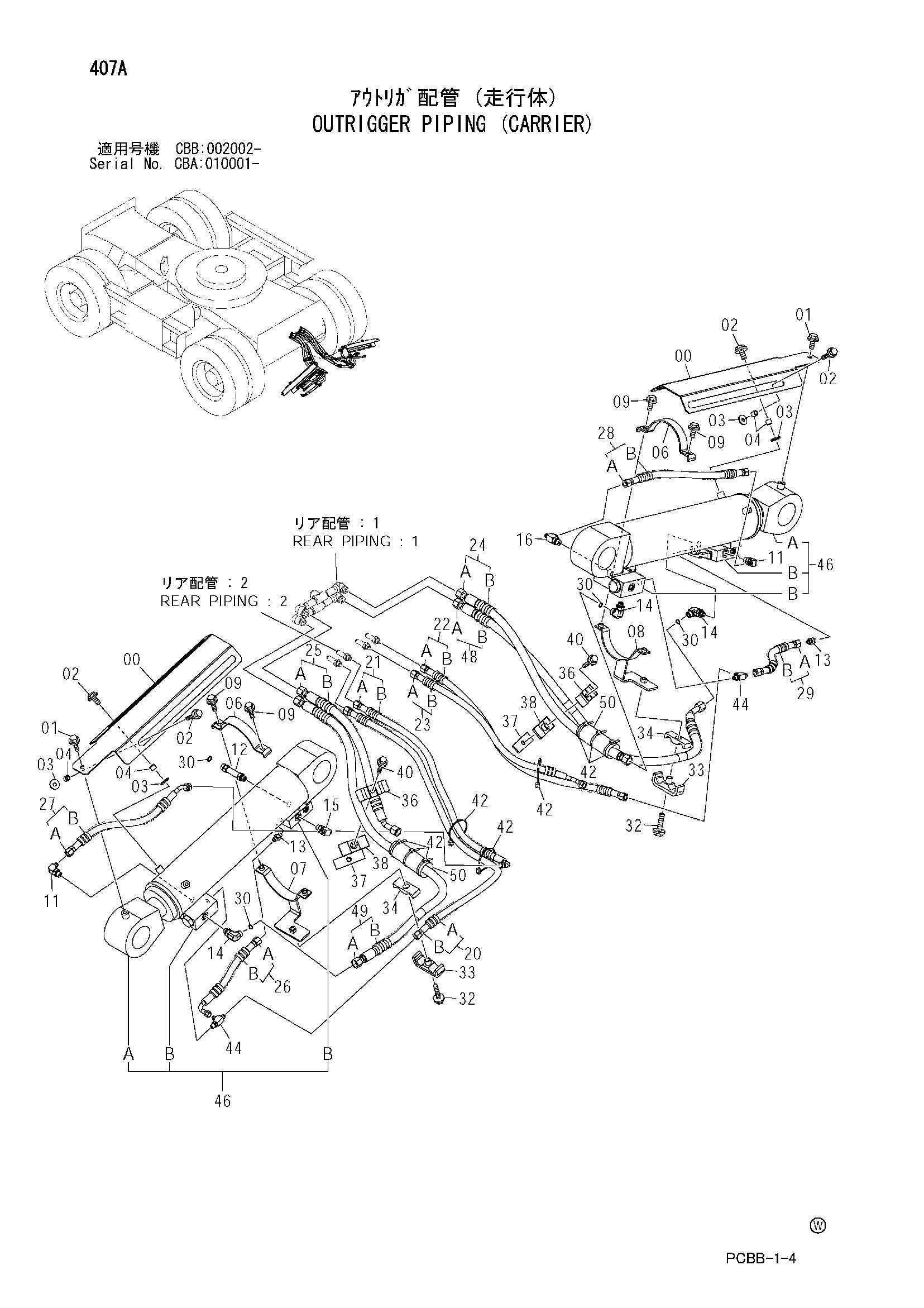

Заводская схема «Аутригер трубопроводы (водило)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3097573 | Крышка гидроцилиндр. | 2 |
| 01 | J021025 | Болт с шайбой | 2 |
| 01 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 02 | J031040 | Болт с шайбой | 4 |
| 02 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 03 | J217083 | Шайба | 4 |
| 04 | 4488863 | Втулка | 4 |
| 06 | 3050114 | Хомут | 2 |
| 07 | 8092349 | Хомут | 1 |
| 08 | 8092350 | Хомут | 1 |
| 09 | J021035 | Болт с шайбой | 4 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4342171 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852123 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4202112 | Угловой штуцер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852533 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852433 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9201346 | Шланг в сборе | 1 |
| 20A | 4327293 | Защитный кожух | 2 |
| 20B | 4464524 | Шланг | 1 |
| 21 | 9227679 | Шланг в сборе | 1 |
| 21A | 4453023 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 9227680 | Шланг в сборе | 1 |
| 22A | 4605162 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 23 | 9227682 | Шланг в сборе | 1 |
| 23A | 4605164 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 9183926 | Шланг в сборе | 1 |
| 24A | 4285801 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 2 |
| 25 | 9227684 | Шланг в сборе | 1 |
| 25A | 4605165 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 1 |
| 26 | 9223465 | Шланг в сборе | 1 |
| 26A | 4487172 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 27 | 9223916 | Шланг в сборе | 1 |
| 27A | 4489604 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | 9223911 | Шланг в сборе | 1 |
| 28A | 4489599 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9223467 | Шланг в сборе | 1 |
| 29A | 4489054 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | 4138938 | Уплотнительное кольцо | 4 |
| 32 | J021275 | Болт с шайбой | 2 |
| 32 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 33 | 8082431 | Хомут | 2 |
| 34 | 4285722 | Резиновая прокладка | 2 |
| 36 | 4202103 | Хомут | 2 |
| 37 | 9738975 | Хомут | 2 |
| 38 | 9727634 | Хомут | 2 |
| 40 | J021250 | Болт с шайбой | 2 |
| 40 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 42 | 4055312 | Ленточный зажим | 9 |
| 44 | A852423 | Тройник | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 9224867 | Аутригер гидроцилиндр. в сборе | 2 |
| 46A | 4486405 | Гидроцилиндр. аутригер | 1 |
| 46B | 9220919 | Обратный клапан | 2 |
| 48 | 9230892 | Шланг в сборе | 1 |
| 48A | 4300032 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 3 |
| 49 | 9230893 | Шланг в сборе | 1 |
| 49A | 4285804 | Шланг | 1 |
| 49B | 4327294 | Защитный кожух | 3 |
| 50 | 4219918 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
