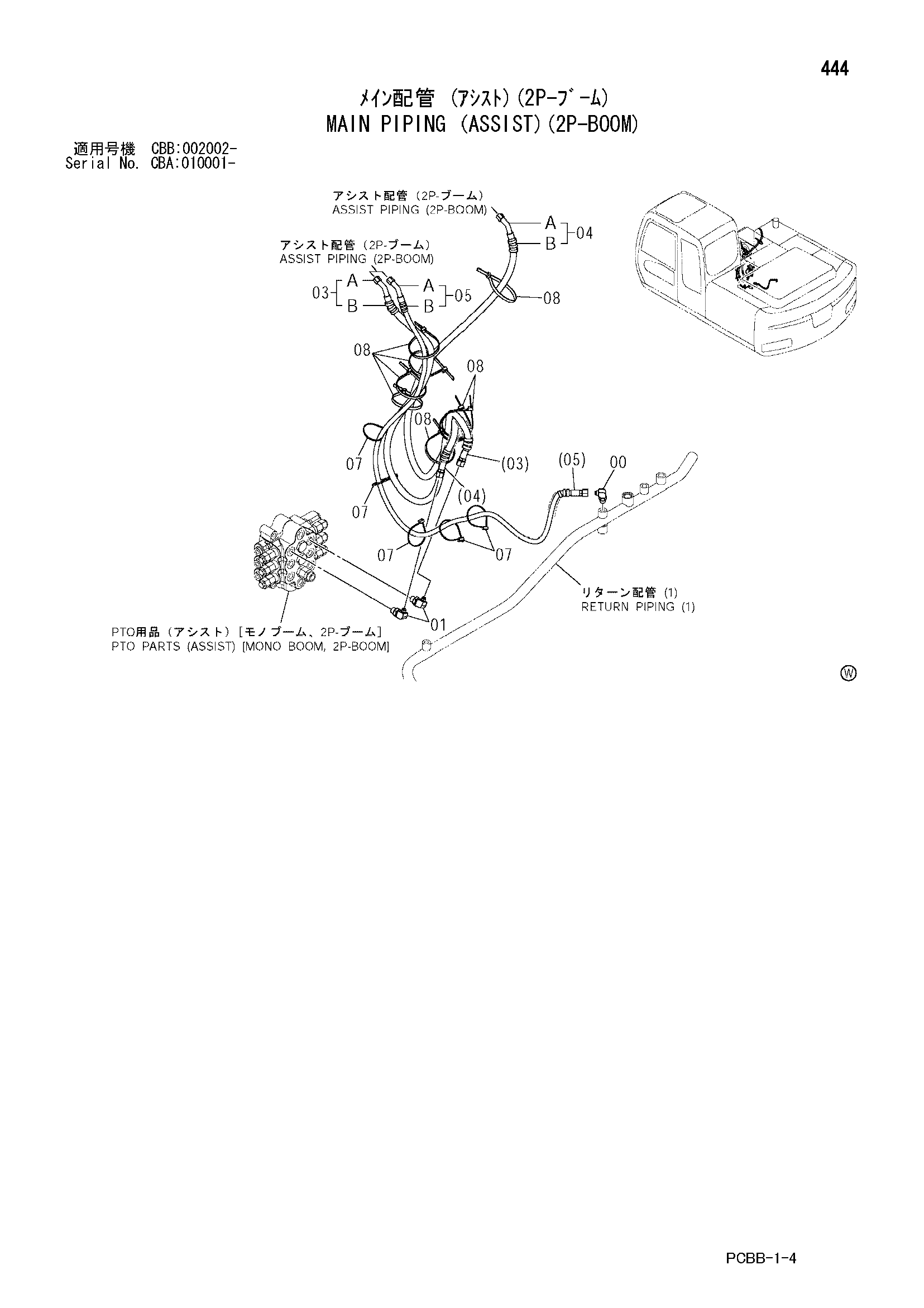

Основные гидролинии (вспомогательный)(2P-BOOM) — HITACHI ZX160W
Заводская схема «Основные гидролинии (вспомогательный)(2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852343 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9234633 | Шланг в сборе | 1 |
| 03A | 4613808 | Шланг (AL) | 1 |
| 03B | 4327294 | Защитный кожух | 4 |
| 04 | 9234634 | Шланг в сборе | 1 |
| 04A | 4613809 | Шланг (AR) | 1 |
| 04B | 4327294 | Защитный кожух | 5 |
| 05 | 9234611 | Шланг в сборе | 1 |
| 05A | 4613769 | Шланг (AD) | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 07 | 4055312 | Ленточный зажим | 5 |
| 08 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
