Рукоять пипнг — HITACHI ZX160W

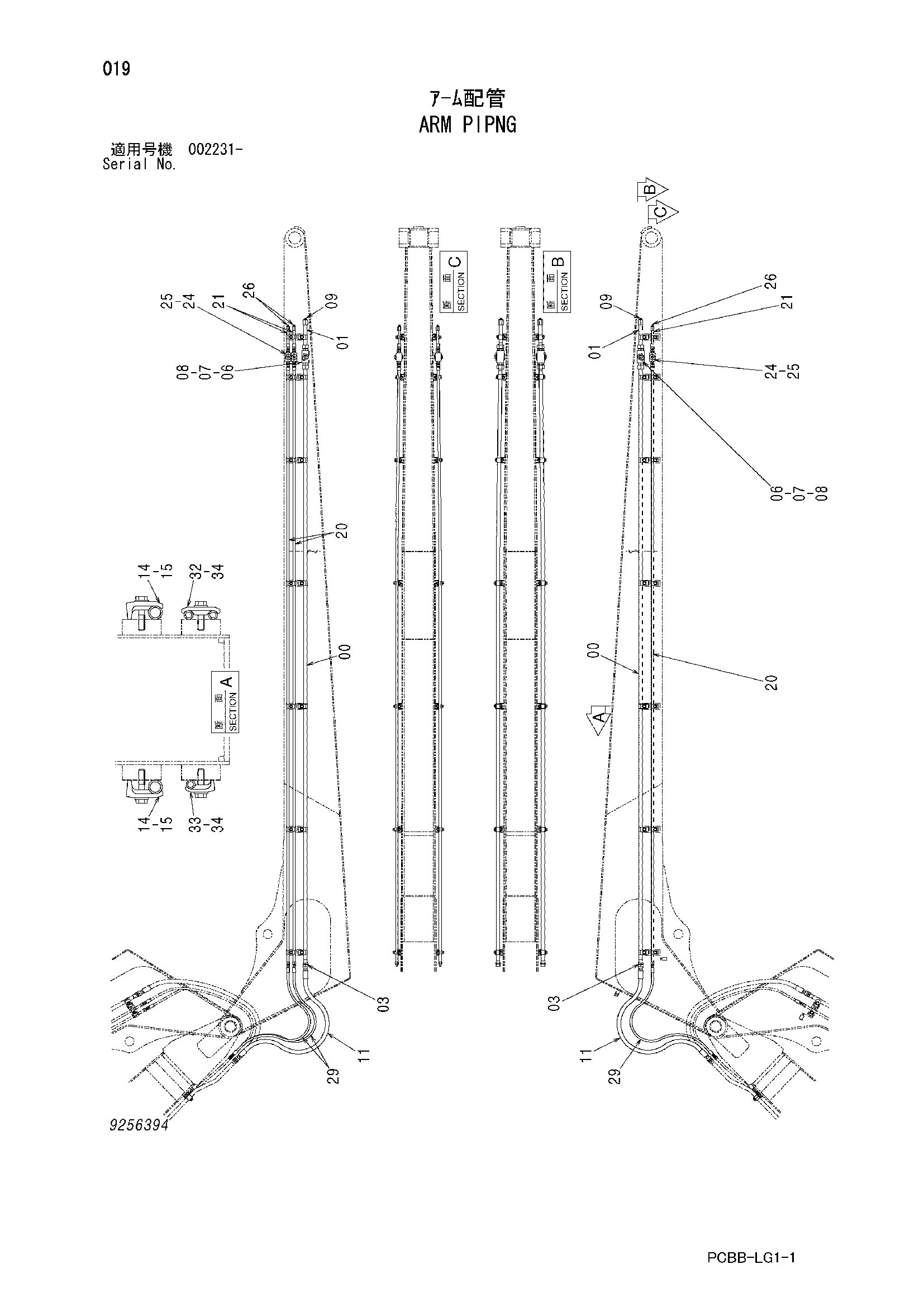

Заводская схема «Рукоять пипнг» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102741 | Трубка | 2 |
| 01 | 9764415 | Трубка | 2 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4432055 | Запорный клапан | 2 |
| 07 | A853188 | Адаптер | 4 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 94-2025 | Пробка | 2 |
| 11 | 4435902 | Шланг | 2 |
| 14 | 4190126 | Хомут трубки | 14 |
| 15 | J271260 | Болт с шайбой | 14 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 20 | 8102740 | Трубка | 3 |
| 21 | 9764414 | Трубка | 3 |
| 24 | 4216176 | Запорный клапан | 3 |
| 25 | 4282067 | Адаптер | 6 |
| 26 | 94-2023 | Пробка | 3 |
| 29 | 4459668 | Шланг | 3 |
| 32 | 4189858 | Хомут трубки | 7 |
| 33 | 4190124 | Хомут трубки | 7 |
| 34 | J271250 | Болт с шайбой | 14 |
| 34A | J901250 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
