Трубопроводы системы смазки (1) — HITACHI ZX160W

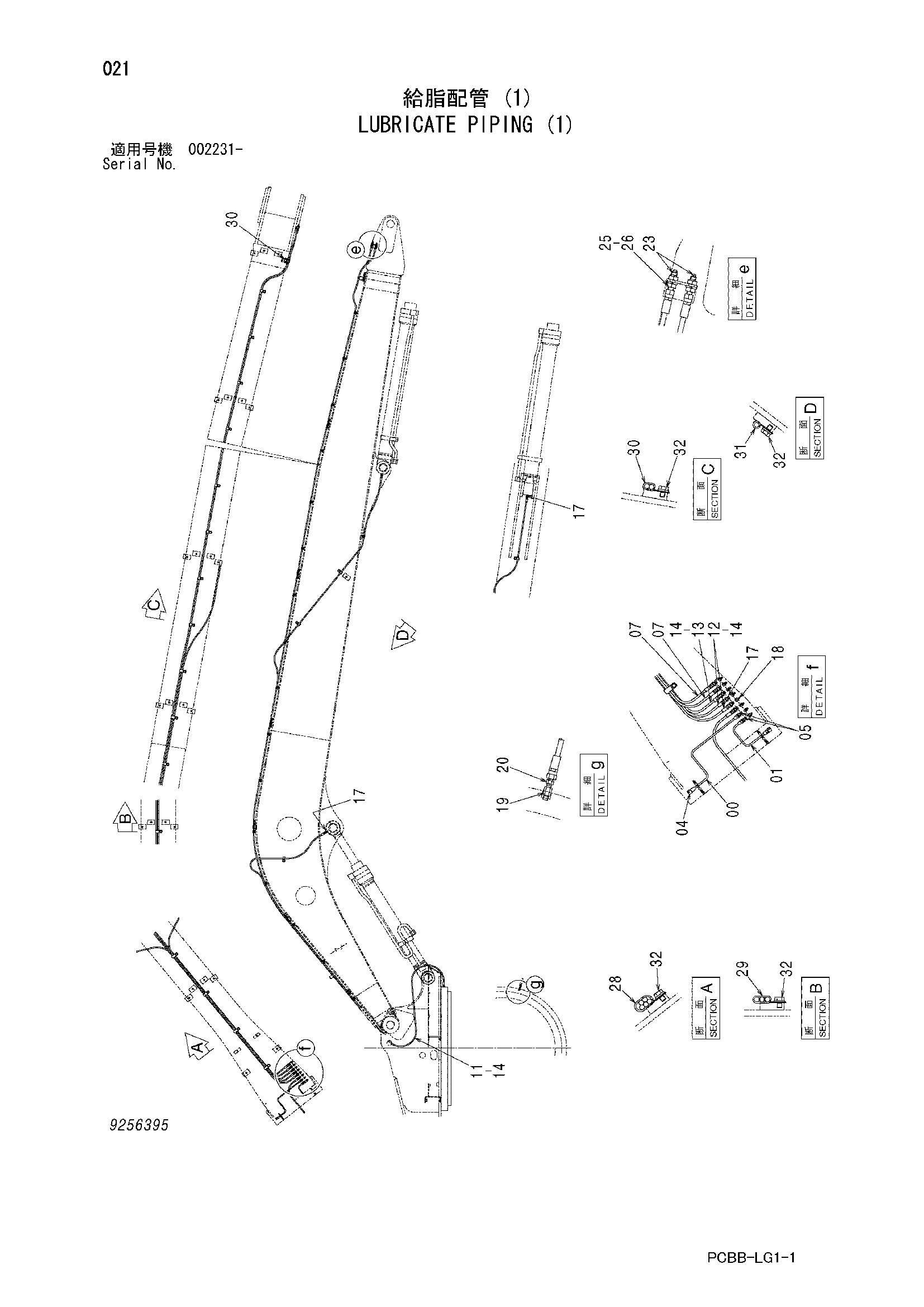

Заводская схема «Трубопроводы системы смазки (1)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448998 | Трубка | 1 |
| 01 | 4448999 | Трубка | 1 |
| 04 | 4345297 | Штуцер трубки | 2 |
| 05 | 4360981 | Штуцер трубки | 2 |
| 07 | 4631051 | Пластиковый шланг | 2 |
| 11 | 4269810 | Шланг | 1 |
| 12 | 4644472 | Пластиковый шланг | 2 |
| 13 | 4326481 | Нейлоновый шланг | 1 |
| 14 | 4327293 | Защитный кожух | 16 |
| 17 | 4154651 | Адаптер | 9 |
| 18 | J75482 | Пресс-маслёнка | 8 |
| 19 | 4298744 | Адаптер | 1 |
| 20 | 4102385 | Адаптер | 1 |
| 23 | 4248117 | Адаптер | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 26 | 4209198 | Гайка | 2 |
| 28 | 4190282 | Зажим | 4 |
| 29 | 4252877 | Зажим | 4 |
| 30 | 4192018 | Зажим | 9 |
| 31 | 4190261 | Зажим | 5 |
| 32 | J271016 | Болт с шайбой | 21 |
| 32A | J901016 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
