Задний трубопроводы (2) — HITACHI ZX160W

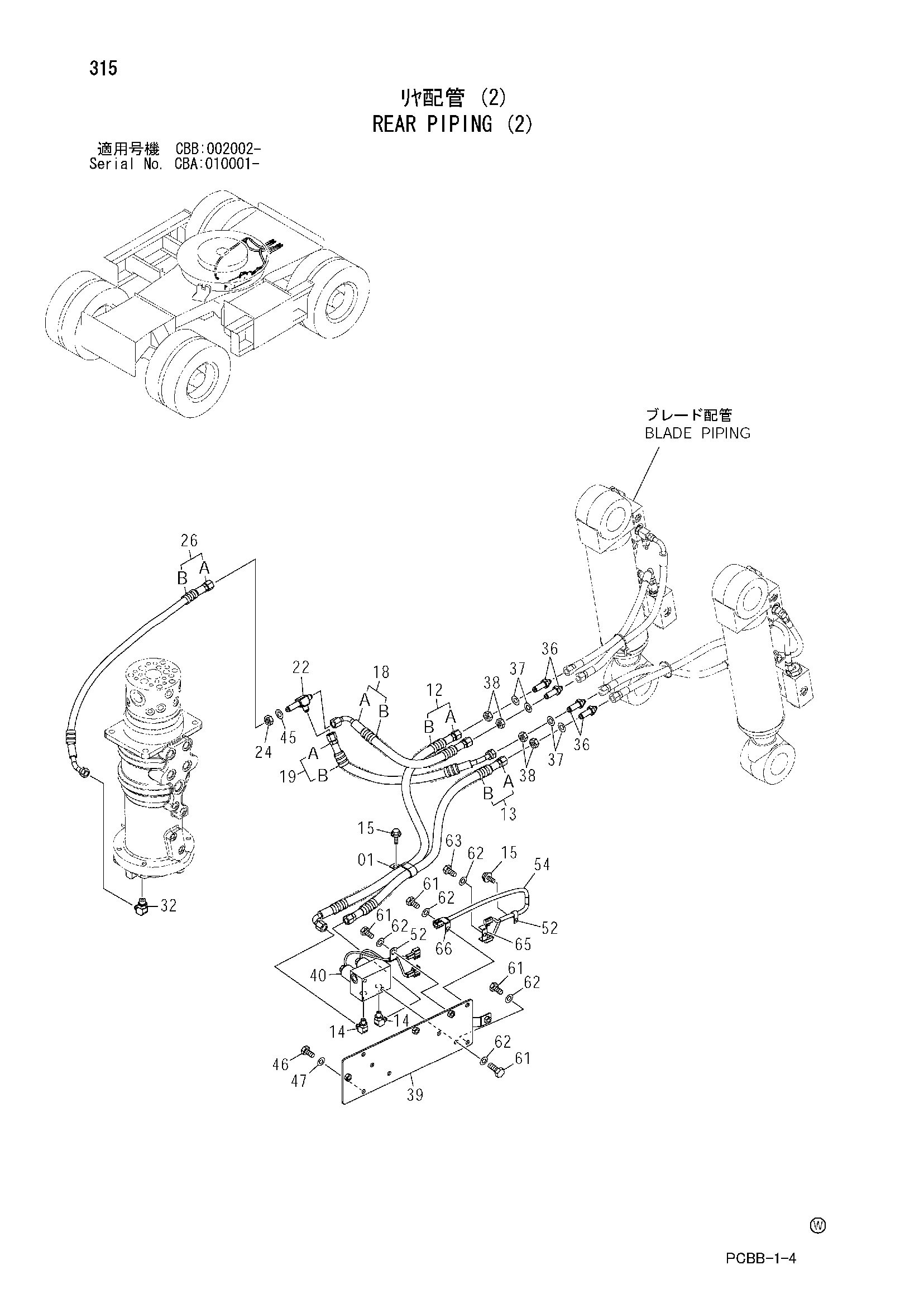

Заводская схема «Задний трубопроводы (2)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190266 | Зажим (22X2) | 1 |
| 12 | 9220220 | Шланг в сборе | 1 |
| 12A | 4484179 | Шланг (PB) | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | 9219892 | Шланг в сборе | 1 |
| 13A | 4478726 | Шланг (PA) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 18 | 9224565 | Шланг в сборе | 1 |
| 18A | 4600687 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 9219894 | Шланг в сборе | 1 |
| 19A | 4478740 | Шланг (DA) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 22 | 4247260 | Тройник | 1 |
| 24 | 4202531 | Гайка | 1 |
| 26 | 9219893 | Шланг в сборе | 1 |
| 26A | 4478728 | Шланг (D) | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4317426 | Адаптер | 4 |
| 37 | A590114 | Плоская шайба | 4 |
| 38 | 4202531 | Гайка | 4 |
| 39 | 9760487 | Кронштейн | 1 |
| 40 | 4463199 | Электромагнитный клапан | 1 |
| 45 | A590114 | Плоская шайба | 1 |
| 46 | J901016 | Болт | 2 |
| 47 | J222010 | Шайба | 2 |
| 52 | 4190261 | Зажим (10) | 2 |
| 54 | 4601489 | Жгут проводов | 1 |
| 61 | J901020 | Болт | 5 |
| 62 | A590110 | Плоская шайба | 6 |
| 63 | J901016 | Болт | 1 |
| 65 | 4602634 | Кронштейн | 1 |
| 66 | 4402599 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
