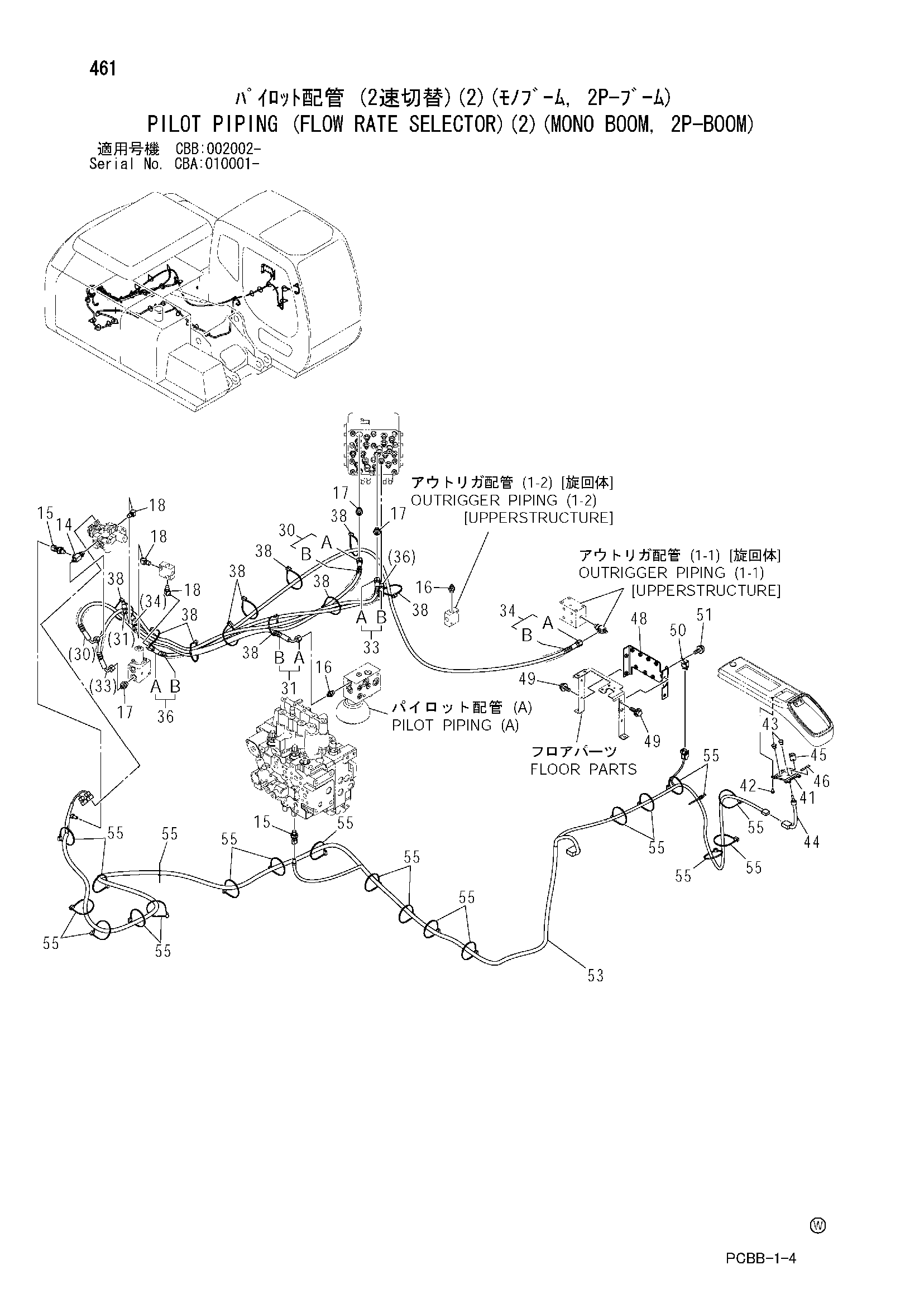

Пилотные гидролинии (поток производительность селектор)(2)(моноблочный стрела, 2P-BOOM) — HITACHI ZX160W
Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)(моноблочный стрела, 2P-BOOM)» для HITACHI ZX160W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4364784 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 2 |
| 16 | A852122 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852132 | Адаптер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852222 | Угловой штуцер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9234623 | Шланг в сборе | 1 |
| 30A | 4613779 | Шланг (PS) | 1 |
| 30B | 4327293 | Защитный кожух | 4 |
| 31 | 9234617 | Шланг в сборе | 1 |
| 31A | 4613773 | Шланг (PQ) | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 33 | 9234621 | Шланг в сборе | 1 |
| 33A | 4613777 | Шланг (PR) | 1 |
| 33B | 4327293 | Защитный кожух | 4 |
| 34 | 9234605 | Шланг в сборе | 1 |
| 34A | 4613762 | Шланг (SZ) | 1 |
| 34B | 4327293 | Защитный кожух | 5 |
| 36 | 9234603 | Шланг в сборе | 1 |
| 36A | 4613760 | Шланг (SP) | 1 |
| 36B | 4327293 | Защитный кожух | 3 |
| 38 | 4055312 | Ленточный зажим | 10 |
| 41 | 3091191 | Панель | 1 |
| 42 | 4361800 | Самонарезающий винт | 4 |
| 43 | 4294437 | Колпачок | 2 |
| 44 | 4366381 | Выключатель поворотный | 1 |
| 45 | 4338498 | Ручка | 1 |
| 46 | 4371940 | Информационная табличка | 1 |
| 48 | 8082783 | Кронштейн | 1 |
| 49 | J260616 | Болт с шайбой | 4 |
| 49A | J900616 | Болт | 1 |
| 49B | A590106 | Плоская шайба | 1 |
| 50 | 4414207 | Реле | 1 |
| 51 | J460614 | Винт с шайбой | 1 |
| 53 | 2050666 | Жгут проводов | 1 |
| 55 | 4055312 | Ленточный зажим | 21 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
