Пилотные гидролинии (B) — HITACHI ZX160W-AMS

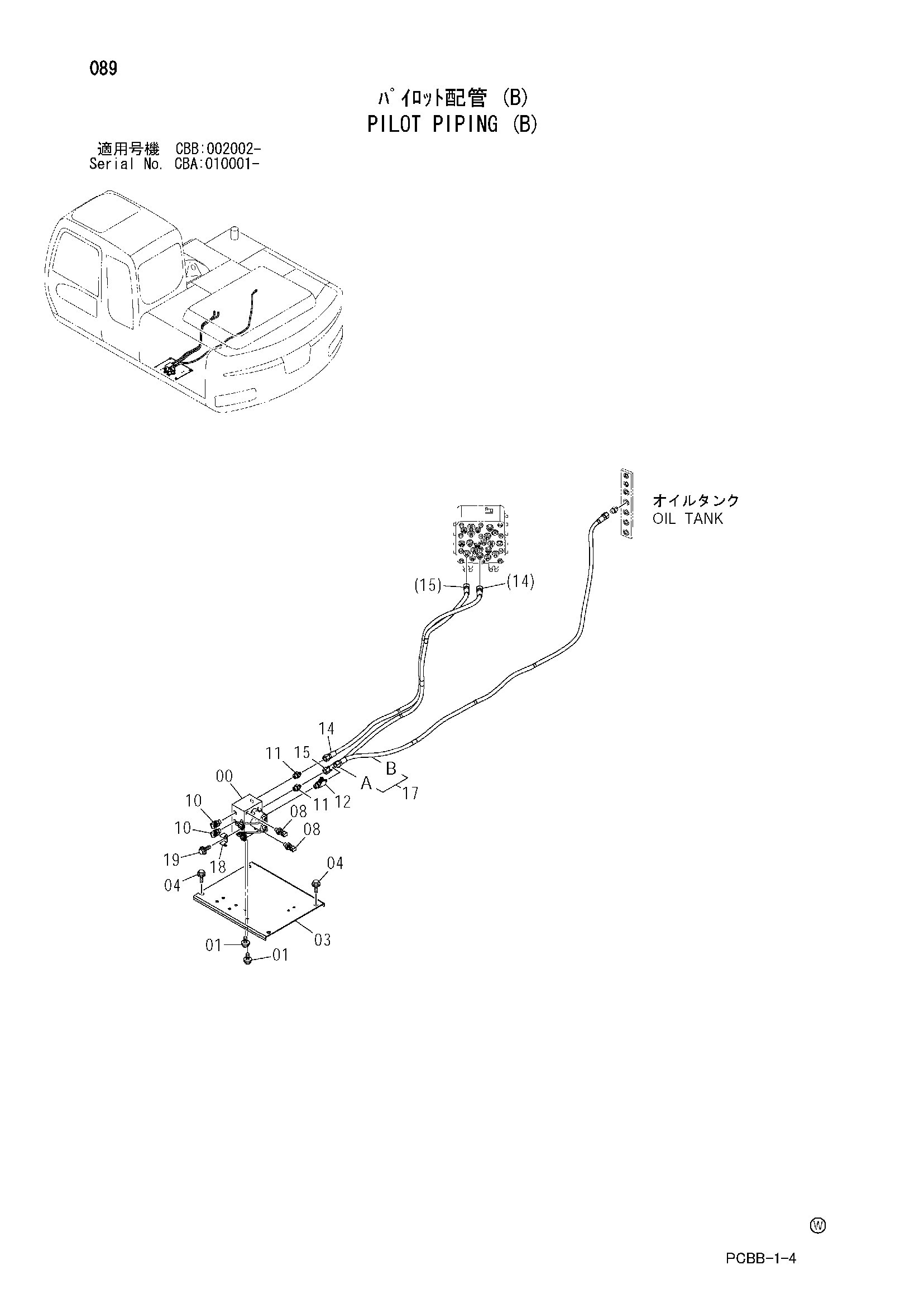

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454840 | Клапан регулировочный | 1 |
| 01 | J011020 | Болт с шайбой | 2 |
| 01 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 03 | 8086768 | Кронштейн | 1 |
| 04 | J021025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 08 | 4436535 | Датчик давления | 2 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4484590 | Шланг (левый) | 1 |
| 15 | 4484591 | Шланг (K) | 1 |
| 17 | 9223151 | Шланг в сборе | 1 |
| 17A | 4476913 | Шланг (D) | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 18 | 4602634 | Кронштейн | 1 |
| 19 | J011016 | Болт с шайбой | 1 |
| 19 | J271016 замена: J901016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
