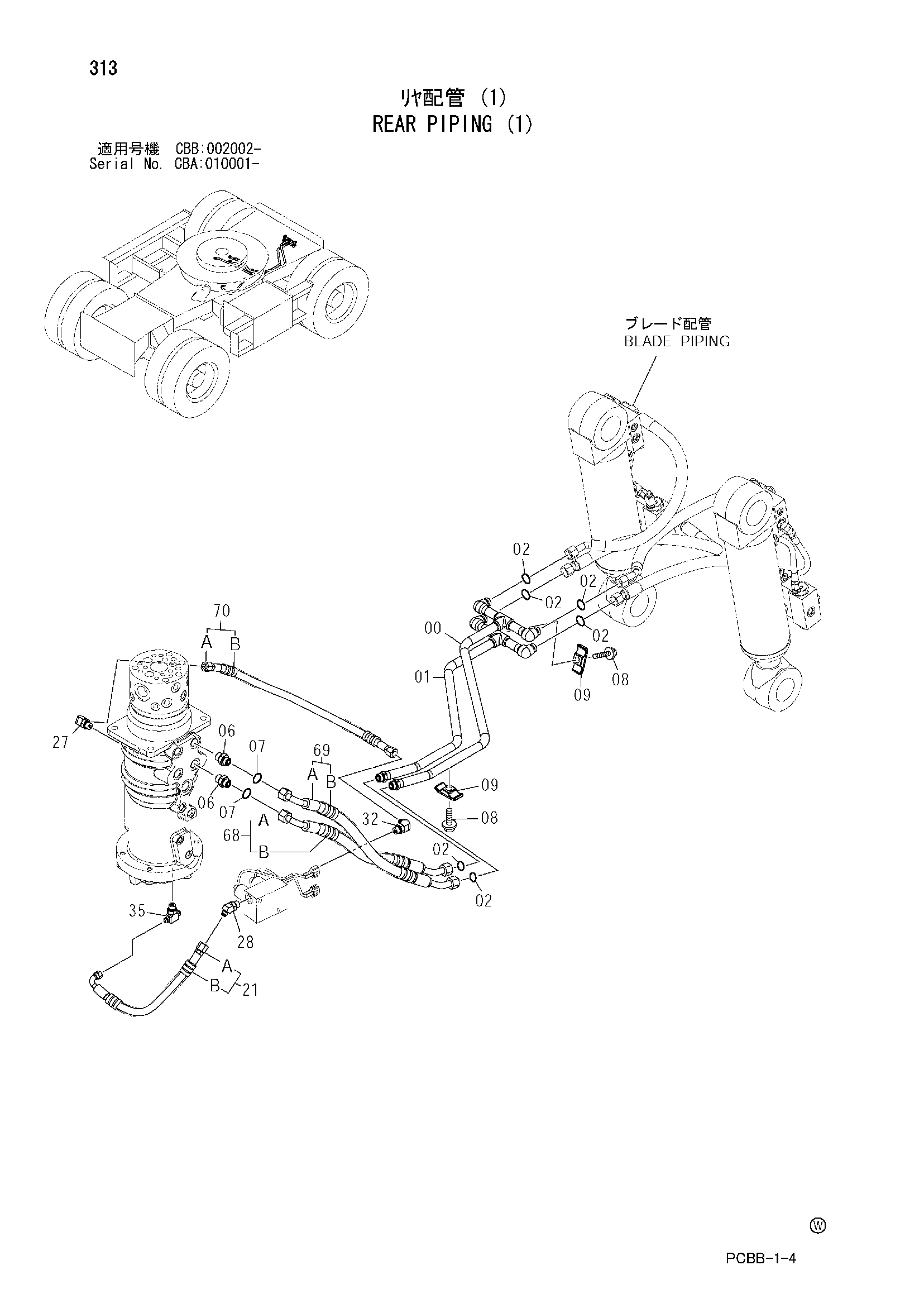

Задний трубопроводы (1) — HITACHI ZX160W-AMS
Заводская схема «Задний трубопроводы (1)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089549 | Трубка | 1 |
| 01 | 8089550 | Трубка | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 6 |
| 06 | A853144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 08 | J021255 | Болт с шайбой | 2 |
| 08 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 09 | 4189858 | Хомут трубки | 2 |
| 21 | 9213807 | Шланг в сборе | 1 |
| 21A | 4473368 | Шланг (JD) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852233 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852533 | Тройник | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 9227761 | Шланг в сборе | 1 |
| 68A | 4605482 | Шланг | 1 |
| 68B | 4327294 | Защитный кожух | 1 |
| 69 | 9227762 | Шланг в сборе | 1 |
| 69A | 4605483 | Шланг | 1 |
| 69B | 4327294 | Защитный кожух | 1 |
| 70 | 9206906 | Шланг в сборе | 1 |
| 70A | 4446587 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
