Гидроцилиндр трубопроводы — HITACHI ZX160W-AMS

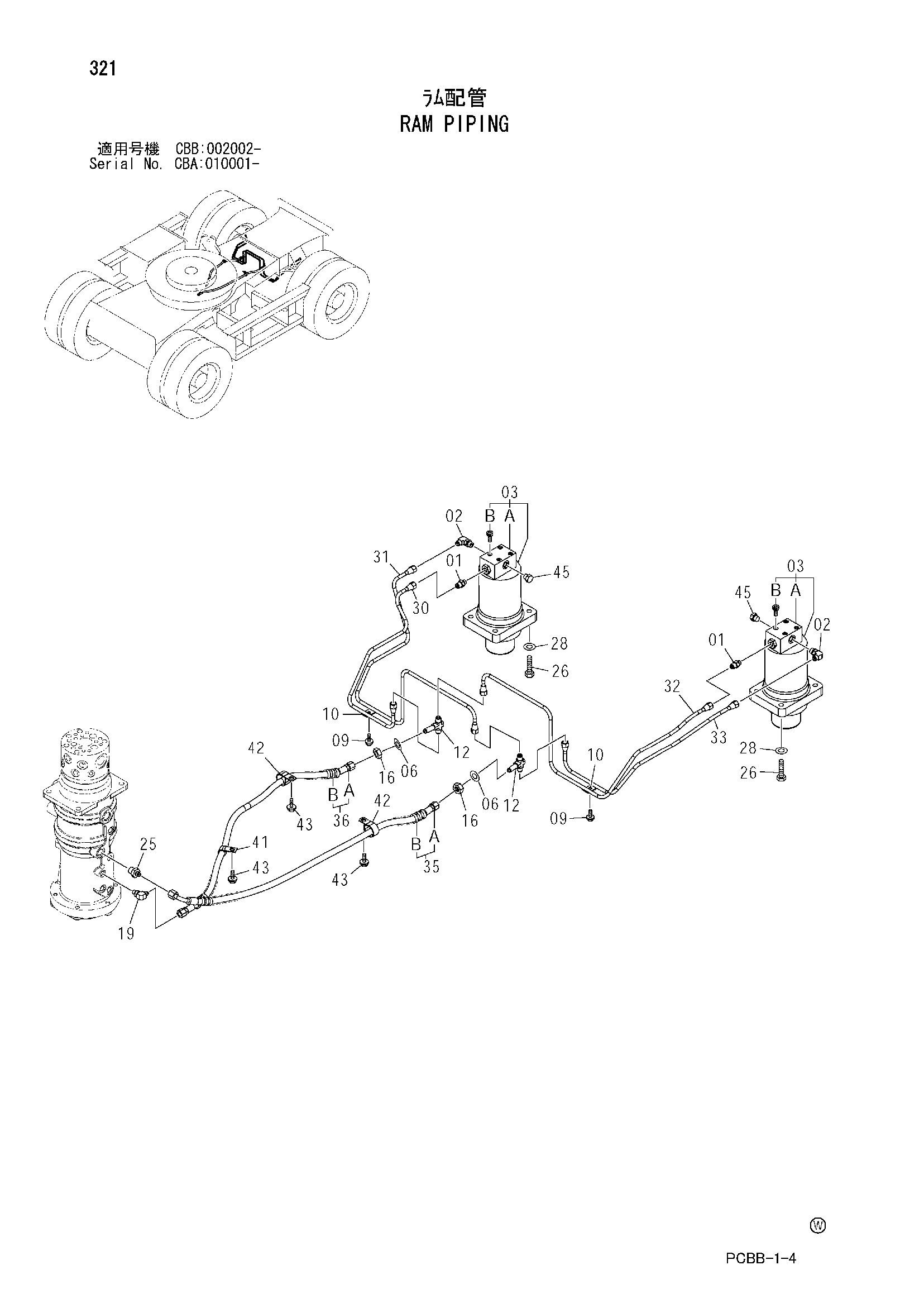

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344025 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4209704 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9208338 | Гидроцилиндр. гидроцилиндр | 2 |
| 03A | 9208795 | Обратный клапан | 1 |
| 03B | M340860 | Болт с внутренним шестигранником | 4 |
| 06 | A590114 | Плоская шайба | 2 |
| 09 | J020825 | Болт с шайбой | 2 |
| 09 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 10 | 4043942 | Хомут трубки | 2 |
| 12 | 4280282 | Тройник | 2 |
| 16 | 4202531 | Гайка | 2 |
| 19 | A852323 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852143 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | J901460 | Болт | 8 |
| 28 | A590114 | Плоская шайба | 8 |
| 30 | 4481149 | Трубка | 1 |
| 31 | 3096210 | Трубка | 1 |
| 32 | 3096209 | Трубка | 1 |
| 33 | 4481150 | Трубка | 1 |
| 35 | 9218851 | Шланг в сборе | 1 |
| 35A | 4481628 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 36 | 9218852 | Шланг в сборе | 1 |
| 36A | 4481627 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 2 |
| 41 | 4190273 | Зажим | 1 |
| 42 | 4190264 | Зажим | 2 |
| 43 | J021025 | Болт с шайбой | 3 |
| 43 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 45 | A885003 | Пробка | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
