Шланг защита от разрыва клапан трубопроводы (рукоять)(моноблочный стрела) — HITACHI ZX160W-AMS

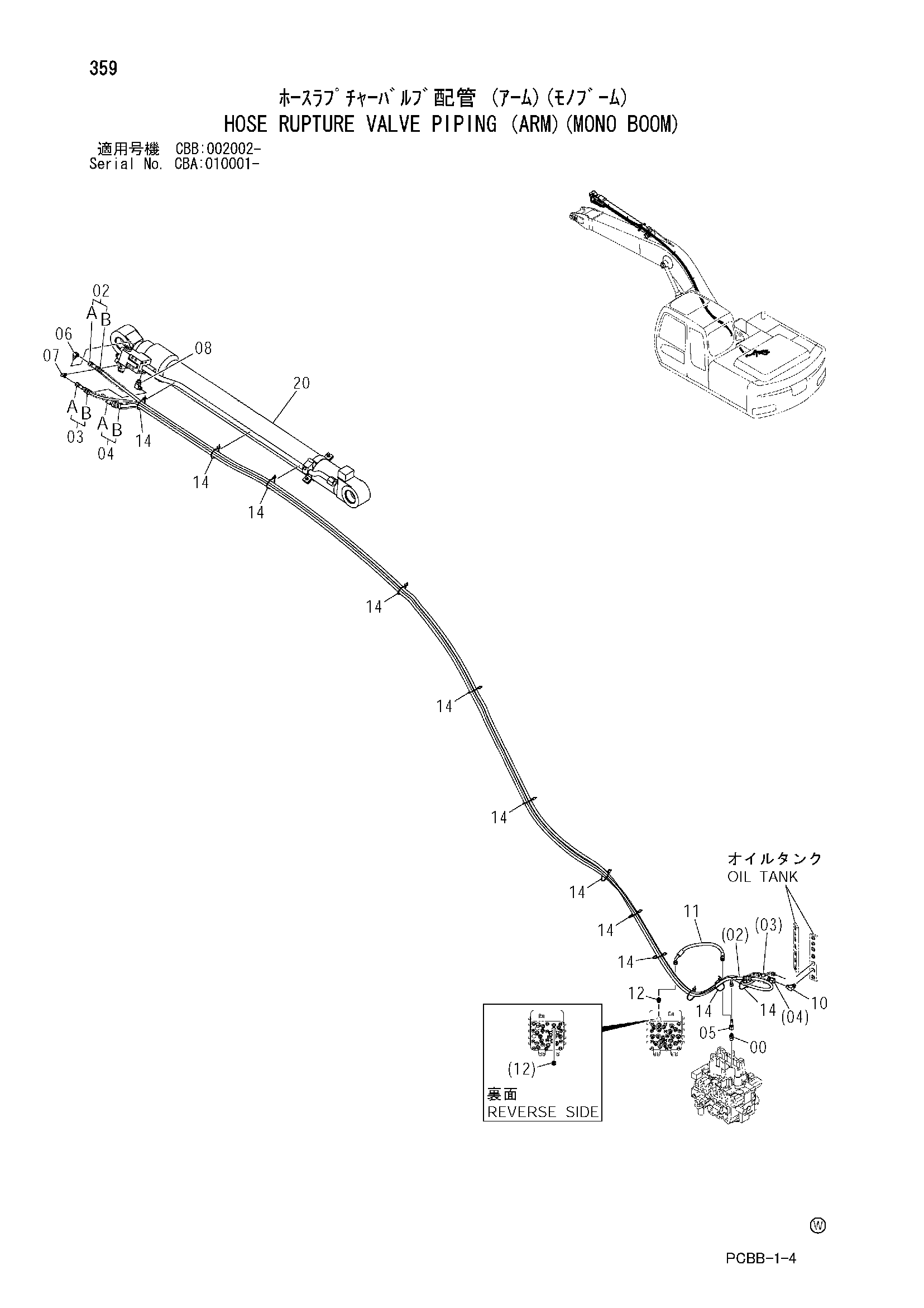

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(моноблочный стрела)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9228222 | Шланг в сборе | 1 |
| 02A | 4606154 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 16 |
| 03 | 9228223 | Шланг в сборе | 1 |
| 03A | 4606155 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 11 |
| 04 | 9228224 | Шланг в сборе | 1 |
| 04A | 4606156 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 15 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852334 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4436264 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 12 |
| 20 | 4606653 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
