Быстросъёмное устройство трубопроводы (2P-BOOM) — HITACHI ZX160W-AMS

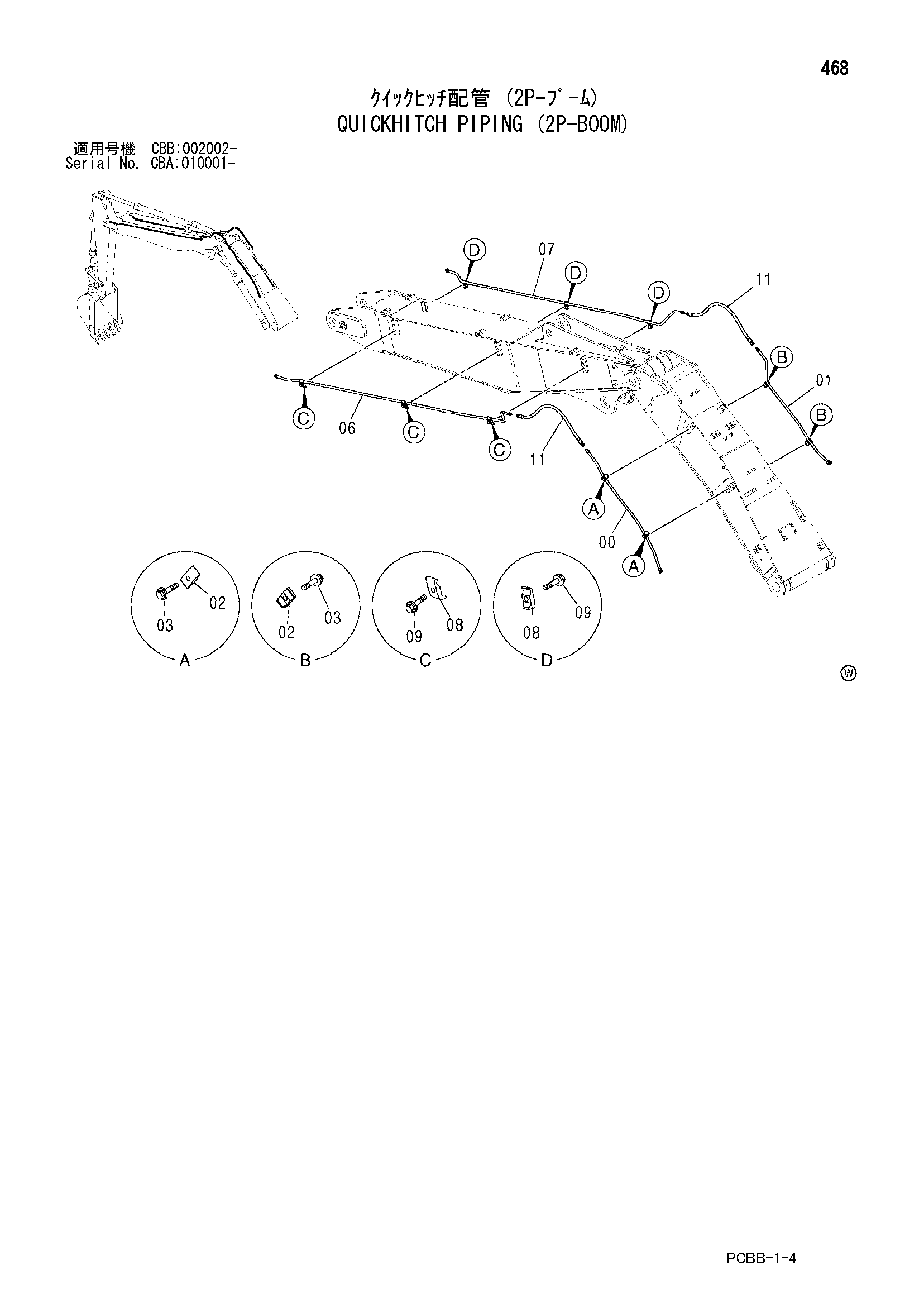

Заводская схема «Быстросъёмное устройство трубопроводы (2P-BOOM)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8091842	Трубка	1
01	8091841	Трубка	1
02	4190124	Хомут трубки	4
03	J011250	Болт с шайбой	4
03	J271250 замена: J901250	Болт с шайбой	4
06	8091886	Трубка	1
07	8091885	Трубка	1
08	4190124	Хомут трубки	6
09	J011250	Болт с шайбой	6
09	J271250 замена: J901250	Болт с шайбой	6
11	4429132	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
