Электрооборудование (A) — HITACHI ZX160W-AMS

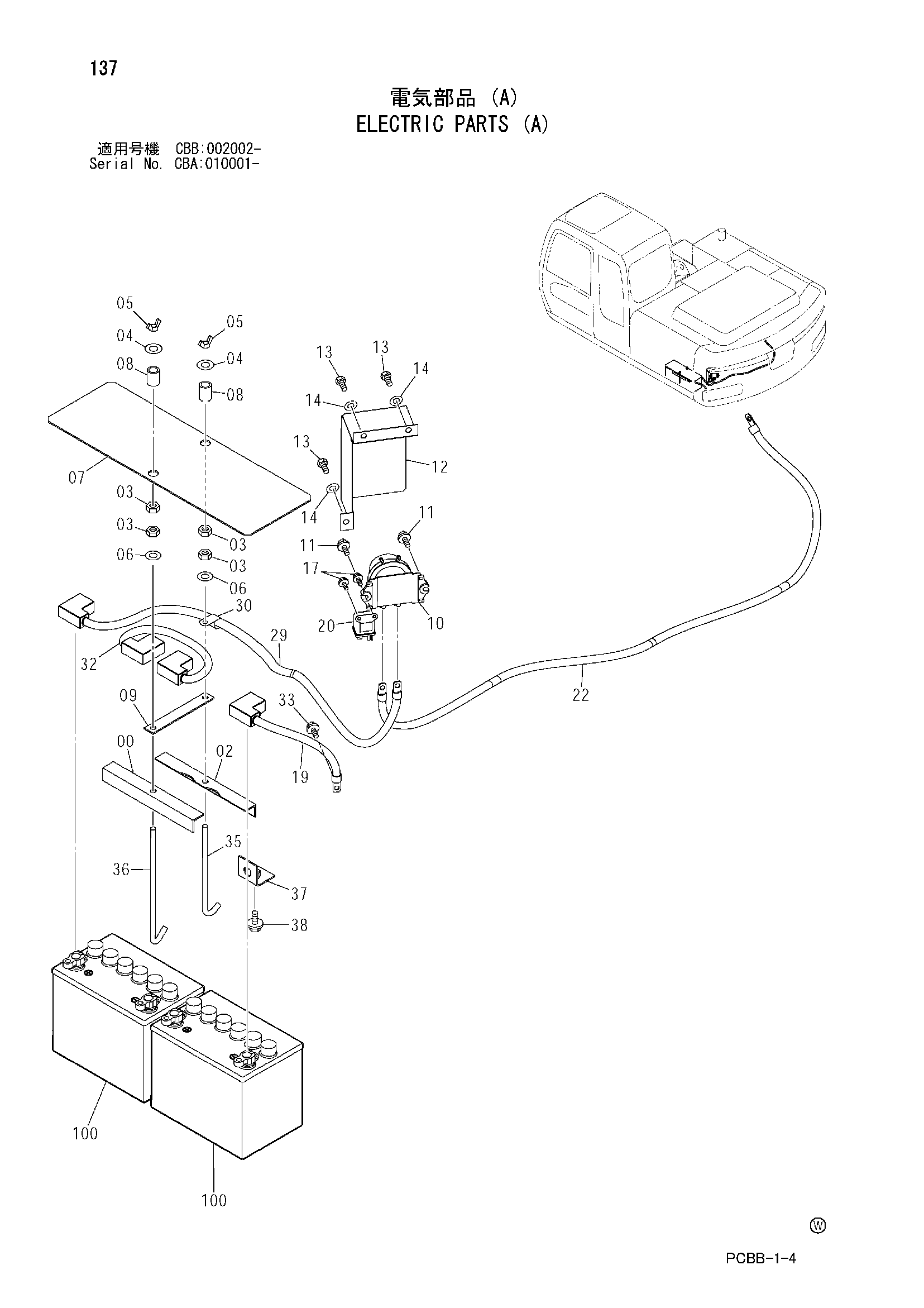

Заводская схема «Электрооборудование (A)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427401 | Опора | 1 |
| 02 | 4427400 | Опора | 1 |
| 03 | J950010 | Гайка | 4 |
| 04 | 9749010 | Втулка | 2 |
| 04 | J217083 | Шайба | 2 |
| 05 | M570010 | Гайка винг | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | 4427380 | Крышка | 1 |
| 08 | 4488668 | Проставка | 2 |
| 09 | 4433211 | Стойка | 1 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J020830 | Болт с шайбой | 2 |
| 11 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 12 | 3087816 | Крышка | 1 |
| 13 | J900816 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 17 | J020620 | Болт с шайбой | 2 |
| 17 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 19 | 4339040 | Жгут проводов | 1 |
| 20 | 4452159 | Реле | 1 |
| 22 | 4425444 | Жгут проводов | 1 |
| 29 | 4466562 | Жгут проводов | 1 |
| 30 | 4190273 | Зажим (18) | 1 |
| 32 | 4350738 | Жгут проводов | 1 |
| 33 | J021025 | Болт с шайбой | 1 |
| 33 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 35 | 4359331 | Болт крюк | 1 |
| 36 | 4257034 | Болт крюк | 1 |
| 37 | 9746365 | Кронштейн | 1 |
| 38 | J021025 | Болт с шайбой | 1 |
| 38 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 100 | 4199874 | Аккумулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
