Тормозной клапан — HITACHI ZX160W-AMS

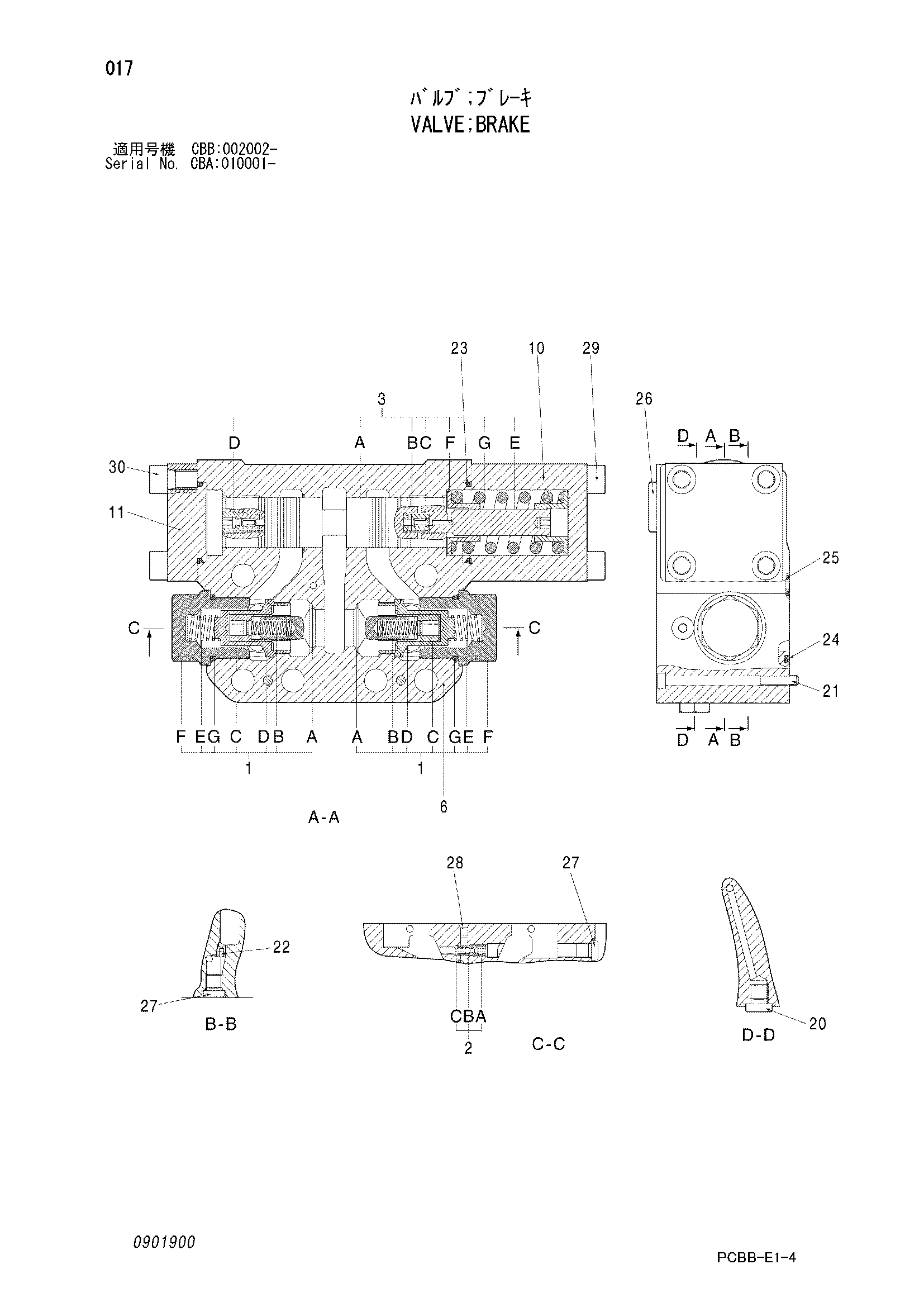

Заводская схема «Тормозной клапан» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4614460 | Тормозной клапан | 1 | |
| 1 | 0901901 | Клапан в сборе | 2 |
| 1B | 0901903 | Пружина | 1 |
| 1D | 0901905 | Тарельчатый клапан | 1 |
| 1E | 0901906 | Пружина | 1 |
| 1F | 0901907 | Пробка | 1 |
| 1G | 0901908 | Уплотнительное кольцо | 1 |
| 2 | 0901909 | Челночный клапан в сборе | 1 |
| 2A | 0901910 | Клапан | 1 |
| 2B | 0901911 | Шарик | 1 |
| 2C | 0901912 | Втулка | 1 |
| 3 | 0901913 | Поршень тормоз в сборе | 1 |
| 3A | 0901914 | Поршень тормоз | 1 |
| 3B | 0901915 | Втулка | 2 |
| 3C | 0901916 | Палец | 2 |
| 3D | 0901917 | Винт | 1 |
| 3E | 0901918 | Болт | 1 |
| 3F | 0901919 | Седло пружины | 2 |
| 3G | 0901920 | Пружина | 1 |
| 6 | 0901921 | Корпус | 1 |
| 10 | 0901922 | Крышка | 1 |
| 11 | 0901923 | Крышка | 1 |
| 20 | 0901924 | Пробка | 1 |
| 21 | 0901925 | Болт с внутренним шестигранником | 2 |
| 22 | 0901926 | Пробка | 1 |
| 23 | 0901927 | Уплотнительное кольцо | 2 |
| 24 | 0898878 | Уплотнительное кольцо | 2 |
| 25 | 0901928 | Уплотнительное кольцо | 2 |
| 26 | 0901929 | Пробка | 1 |
| 27 | 0901930 | Пробка | 2 |
| 28 | 0901931 | Пробка | 1 |
| 29 | 0901932 | Болт с внутренним шестигранником | 4 |
| 30 | 0901933 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
