Пилотные гидролинии (D-2) — HITACHI ZX160W-AMS

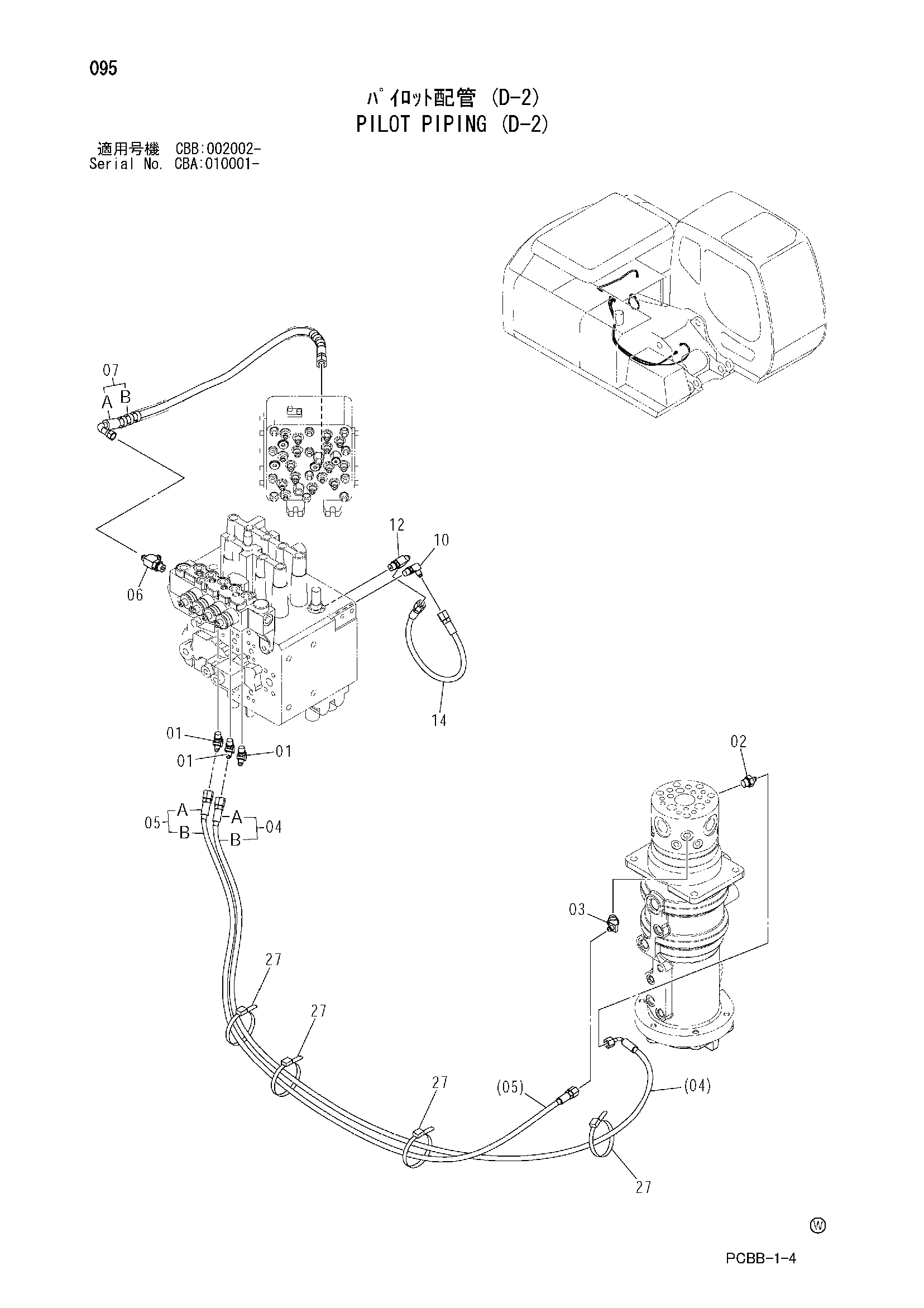

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852222 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852132 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852232 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9221986 | Шланг в сборе | 1 |
| 04A | 4484583 | Шланг (SI) | 1 |
| 04B | 4327293 | Защитный кожух | 5 |
| 05 | 9221988 | Шланг в сборе | 1 |
| 05A | 4484578 | Шланг (SE) | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 9210512 | Шланг в сборе | 1 |
| 07A | 4452737 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4442331 | Шланг | 1 |
| 27 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
